Schweißen bei extremer Wärmebelastung
Wassergekühlter Schweißbrenner zum thermischen Fügen bei hohen Stromstärken und Einschaltdauern (ED) gegen 100 %; Water Joint führt hohe Wärmemengen beim Dickblech-, Mehrlagen- oder Aluminiumschweißen sicher ab, ist endlos drehbar und geeignet für Prozessarmroboter mit innenliegendem Brennerkabel
(IINews) - Water Joint- Brennersysteme (http://www.sks-welding.com/de/schweissbrenner.html) haben im einjährigen Pilotbetrieb unter den Bedingungen großer Wärmemengen, wie sie in typischen Schweiß-Anwendungen im Nutzfahrzeug-, Schienenfahrzeug- und Sondermaschinenbau auftreten, ihre Performance bewiesen. Dem Nutzer steht damit jetzt ein serienreifes Produkt zur Verfügung. Mit 72 mm2 ist der Querschnitt des Kupferleiters im Vergleich zu konventionellen wassergekühlten Brennern außerordentlich groß. Deshalb erzeugt er weniger Spannungsabfälle und bleibt auch ohne Wasserkühlung relativ kalt. Lediglich die von der Rückstrahlenergie des Schweißprozesses betroffenen Teile an der Brennerspitze benötigen eine zusätzliche Kühlung. Die geringe Verlustleistung sowie die gezielte Wasserkühlung erhöhen die Wirtschaftlichkeit des Gesamtsystems

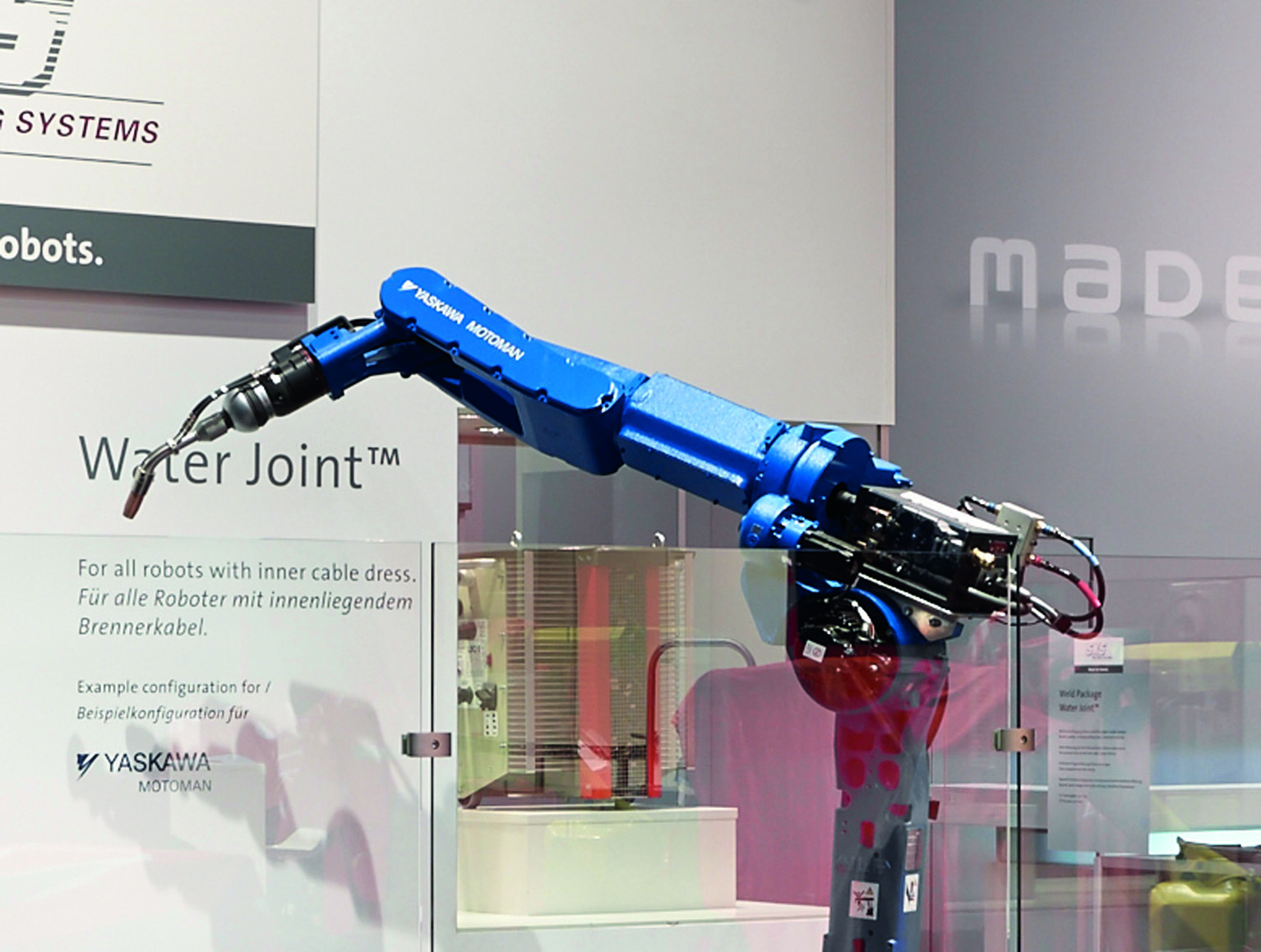

Die Hochstrom- sowie die Wasser-Drehdurchführungen Water Joint (http://www.sks-welding.com/de/aktuell/artikel-ansicht/article/35/water-joint.html) lösen die sonst starre Einheit auch der Schlauchverbindungen zwischen Roboter und Schweißbrenner auf. Der robotergeführte Brenner kann sich wie beim luftgekühlten Power Joint endlos, d.h. auch über 360 Grad hinaus um seine Achse bzw. die Drahtelektrode drehen. Die Drahtförderung, der Fluss von elektrischem Strom, elektrischen Signalen und Schutzgas funktioniert uneingeschränkt. Torsionsbeanspruchungen des in der Hohlwelle des Roboters geführten Schweißbrennerkabels entfallen. Dies erhöht dessen Standzeit und die Lebensdauer erheblich. Wegen der unbegrenzten Drehbewegung erübrigen sich Umorientierungen des Roboters. Das vereinfacht sein Programmieren und vermeidet Nebenzeiten. Beides führt zu Kosteneinsparungen.
Die Wasserkühlung (http://www.sks-welding.com/de/downloads/broschueren/weld-packages-eindraht-wassergekuehlt.html) sowie die Kühlwasserführung gestaltet SKS ebenfalls innovativ. Statt anfälliger Strom-Wasserkabel im Brennerpaket liegen die Wasserschläuche separat am luftgekühlten Brenner. Weil sie außen an der 6. Achse des Roboters entlang führen, kann kein Wasser in den Roboter gelangen. Beim Wasserkühler besteht die Alternative zwischen passiver und aktiver Kühlung; letztere kann zwei Brennersysteme kühlen.
Einen weiteren Vorteil bietet dem Investor das modulare System von SKS. Die von der Wasserkühlung nicht betroffenen Komponenten wie das zentrale Bauteil, die Hochstromdrehdurchführung, weiter das Drahtvorschubgerät, das Brennerkabel, die Gasdüse und die Verschleißteile sind mit denen des 6.000fach bewährten Power Joint identisch. Dies spart sowohl Kosten bei der Anschaffung als auch Folgeaufwand bei der Ersatzteilhaltung.
PI 13073 Anzahl der Zeichen ca. 2 400
Weitere Informationen unter: http://www.sks-welding.com
Bilder (Download unter http://www.rgt-gg.de/rgt/SKS/Bd_Liste.htm)
Themen in diesem Fachartikel:
lichtbogenschwei-en
automatisiertes-schwei-en
dickblechschwei-en
aluminiumschwei-en
hoher-w-rmeeintrag
roboterschwei-en
drehbare-schwei-brenner
wassergek-hlte-schwei-brenner
prozessarmroboter
hohlwellenroboter
Unternehmensinformation / Kurzprofil:
SKS Welding leistet seit der Gründung 1989 Pionierarbeit für das automatisierte Lichtbogenschweißen. Das Unternehmen bietet eine komplette Serie von MIG/MAG-Schweißbrennern und die entsprechenden Schweißmaschinen aus einer Hand. Das Serviceangebot reicht von Machbarkeitsstudien für neue Kundenprodukte bis hin zur Betreuung für einen sicheren Produktionsstart. Der Umsatz 2012 erreichte ca. 17 Mio. EUR.
