Drehdurchführung für Fluid-Kupplung: innovatives Dockingsystem

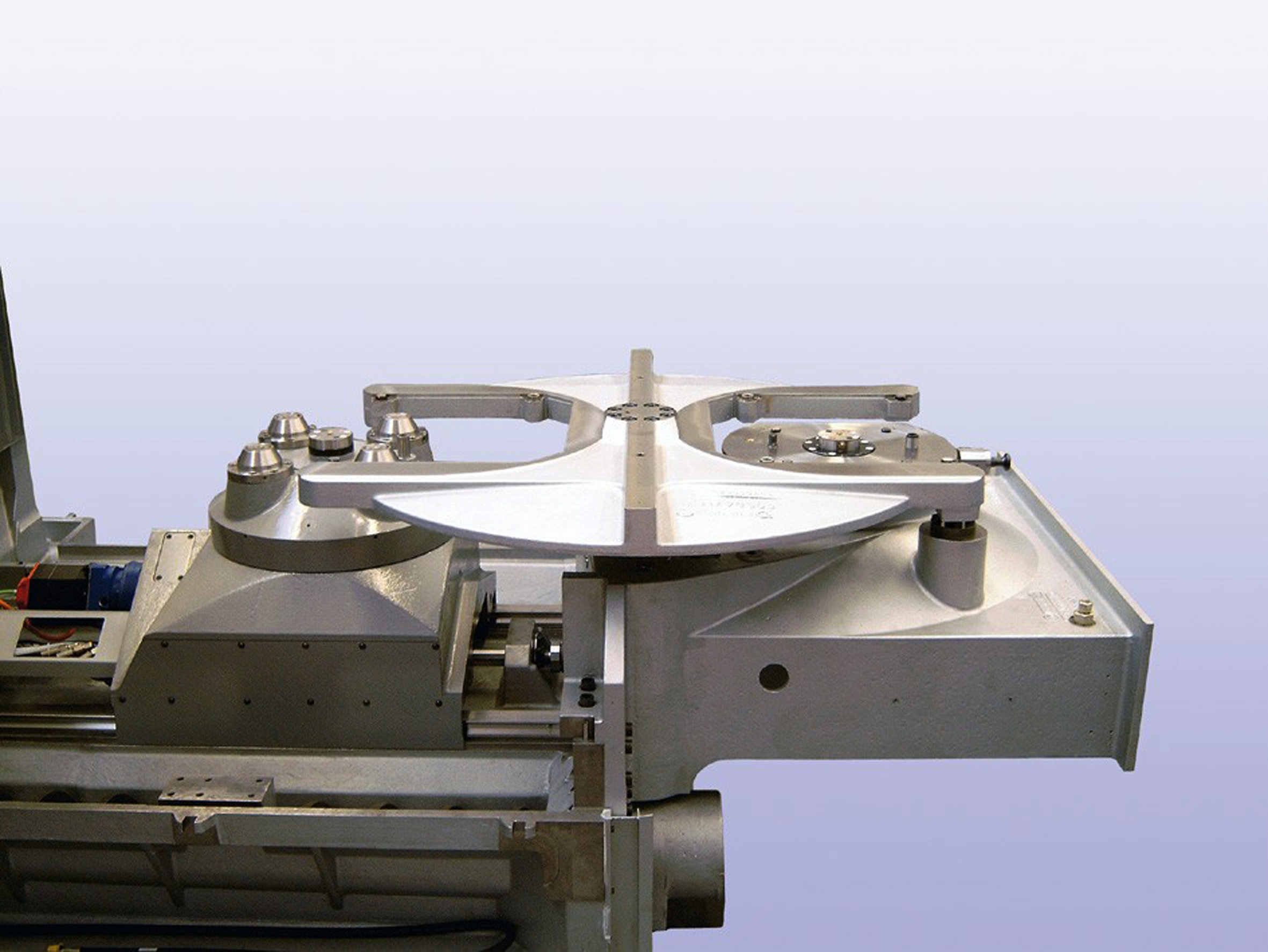

Kupplungs-Drehdurchführungssystem (KDS), Paletten in Be- und Entladestation mit zur Kupplung erweiterter Drehdurchführung, mechanisch statt hydraulisch spannbar ohne Spannkonen, preisgünstigere Wechselsysteme für Werkstückpaletten realisierbar bei gleich hoher Spannsicherheit.
(IINews) - "Unsere Kunden wie DMG, Heckert, Heller, MAG und Makino sprachen uns auf Möglichkeiten des Einsparens bei den Palettenwechselsystemen an. Ausgangsbasis bilden unsere Erfahrungen und Lösungen hydraulischer Kupplungen", berichtet Karl-Heinz Freund, Gesellschafter der Gesellschafter der Hydrokomp und Ideengeber für die KDS. Als Ergebnis entwickelten die Techniker in Mücke das neuartige Docking-System. Es stellt in der Be- und Entladestation eine lösbare Verbindung mit hydraulisch betätigten Verriegelungsbolzen her. Sie verbinden die untere in der Station fixierte Kupplungshälfte mechanisch mit der an der Palette befestigten und mit ihr bewegten oberen Kupplungshälfte. Während des Rüstens und Entnehmens der Werkstücke ist die Palette um 360° drehbar.
Die bisher üblichen Spannkonen inklusive deren Hydraulikversorgung entfallen jetzt in der Be- und Entladestation. Dies bedeutet eine deutliche Kostenreduzierung. Sie beträgt das Mehrfache des zusätzlichen Aufwandes der KDS im Vergleich zur üblichen Drehdurchführung. Dieses Kupplungsprinzip ist geeignet zum Wechseln von Werkzeugen, Greifern oder anderen Bauteilen an Maschinen, beispielsweise Stanzrobotern.
Weil die Kupplungshälfte in der Be- und Entladestation während des spanenden Betriebes verunreinigen kann, ist eine besonders ausgebildete Blasdüse integriert. Sie ist zentrisch angeordnet und an die Druckluftversorgung angeschlossen. Um einen universellen Einsatz zu gewährleisten, bestehen die Durchführungselemente aus rostfreiem Edelstahl. Sie können auch aggressive Kühlmittel und Gase durchleiten. Üblich sind bis zu 16 Durchführungen.
Standardmäßig sind die KDS für Paletten bis 1.600 x 1.600 mm ausgelegt. Der Systemdruck kann bis 200 bar betragen. Je nach den Bedingungen der Anwendung sind die Kupplungs-Drehdurchführungssysteme für 8 bis 50 l/min wählbar. Abhängig von der Ausführung betragen die Durchmesser der KDS 40 bis 200 mm.
Weitere Informationen unter: www.hydrokomp.de
Hydrokomp GmbH
Karl-Heinz Freund
Siemensstraße 16
D-35325 Mücke
49 (6401) 225 999 0
kh.freund(at)hydrokomp.de
Pressekontakt
redaktionsbüro gerd trommer rgt
Marianne Walz
Johannishofweg 7
D-64579 Gernsheim
49 (6258) 932030
presse(at)rgt-gg.de
http://www.rgt-gg.de
Themen in diesem Fachartikel:
hydrokomp
hydraulikelemente
spanntechnik
hydraulik
kupplungen
technologief-hrer-fluid
kupplungssysteme
kupplungsprinzip
drehdurchf-hrung
spannsicherheit
docking
system
paletten
wechselsystem
werkzeugmaschinenbau
vorrichtungsbau
formenbau
m
Unternehmensinformation / Kurzprofil:
Hydrokomp entwickelt, produziert und vertreibt hydraulische Kupplungen, Komponenten und Spanntechnik vorwiegend für Kunden im Werkzeugmaschinen-, Vorrichtungs- und Formenbau. Das mittelständische Unternehmen konstruiert und fertigt auch kundenpezifische Sonderausführungen.
Hydrokomp erzielte 2012 einen Umsatz von gut 3 Mio. Euro und beschäftigt über 30 Mitarbeiter an zwei Standorten in Mücke, Vogelsbergkreis in Hessen.
