Integrierter Low-Side Gate-Treiber von Fairchild Semiconductor enthält 3,3 V LDO-Regler in 5-poligem SOT 23 Gehäuse
Bauteil spart Platz auf der Leiterplatte und reduziert die Gesamtsystemkosten
(IINews) - Fürstenfeldbruck - 24. April 2013 - Die Einsparung von Leiterplattenfläche, die Reduzierung der Materialkosten und eine kürzere Time-to-Market gehören zu den stetigen Herausforderungen der Elektronik-Entwickler. Viele Anwendungen, wie Schaltnetzteile (SMPS), Konsumelektronik oder mobile Geräte, nutzen heute eine Kombination aus einem Mikrocontroller, einen externen LDO-Regler (low-dropout) und einen Gate-Treiber.

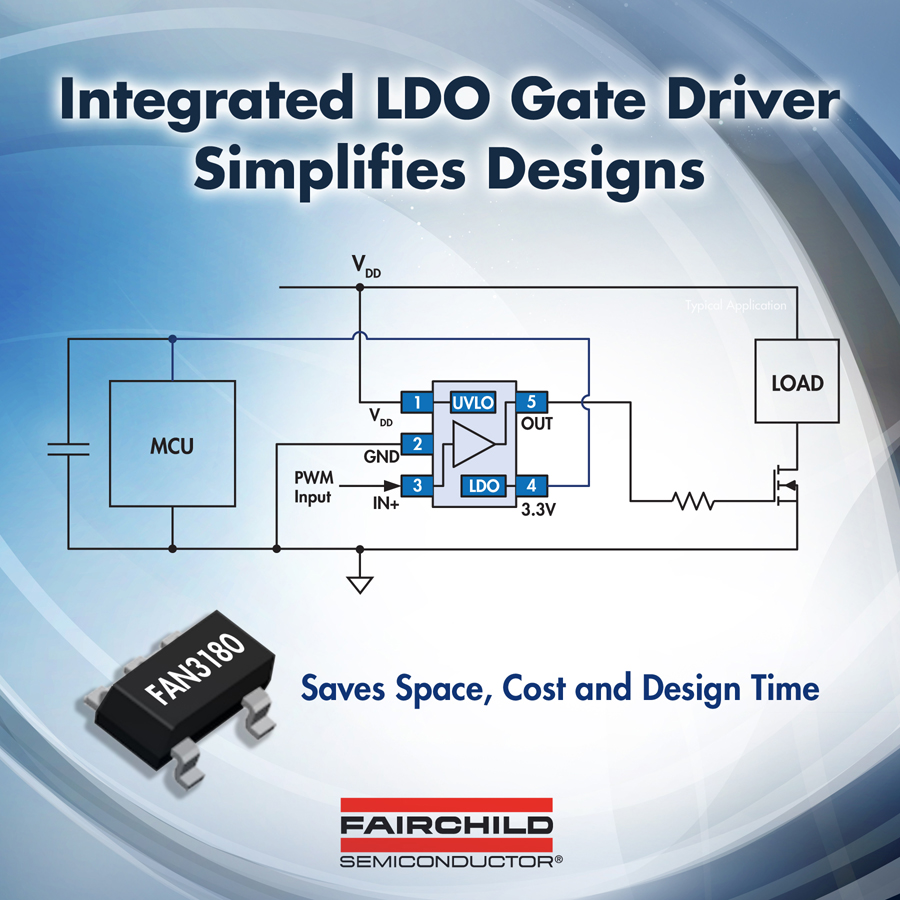

Um die Entwickler bei der Reduzierung der Bauteilanzahl, der benötigten Leiterplattenfläche und Kosten sowie der Verkürzung der Design-Zeit bei solchen Systemen zu unterstützen, hat Fairchild Semiconductor (NYSE: FCS), ein weltweit führender Anbieter von leistungsfähiger Leistungs- und mobilen Halbleiter-Lösungen, den FAN3180 entwickelt. Dies ist ein 2 A Low-Side-Treiber mit einem integrierten Spannungsregler mit 3,3 V Ausgang, der Mikrocontroller oder ASICs versorgen kann und zudem einen robusten Gate-Treiber für einen externen Halbleiterschalter enthält.
Wichtige Eigenschaften:
- LDO-Ausgang mit 3,3 V, 15 mA und einer Regelgenauigkeit von 1 Prozent bei 25 Grad C, 2,5 Prozent Gesamtabweichung
- Maximaler Gate-Treiberstrom von 2,8 A als Senke und 2,5 A als Quelle bei VDD = 12 V
- Kontrollierte Ausgangsimpulse beim Start und Abschalten
- 23 ns typische Verzögerungszeit
- 19 ns Anstiegs- und 13 ns Abfallzeit bei 1 nF Last
- MillerDriveTM Gate Drive Technologie
- Arbeitsbereich 5 V bis 18 V
- 200 A maximaler Standby-Speisestrom
- VON / VOFF UVLO von 4,75 V / 4,55 V
- Betriebstemperatur -40 Grad C bis +125 Grad C
- Bleifreies (Pb) und umweltfreundliches 5-poliges SOT23-Gehäuse
Der FAN3180 ist Teil des umfassenden Portfolios von Gate-Treibern von Fairchild und unterstützt die Entwickler bei den heutigen Elektronik-Designs bei der Reduzierung von Bauteilanzahl, Leiterplattenfläche, Systemkosten und Verkürzung der Design-Zeiten.
Preise und Gehäusetypen
Muster sind auf Anfrage erhältlich - Lieferzeit ca. 8-12 Wochen
Der FAN3180 ist in einem bleifreien und umweltfreundlichen 5-poligen SOT23-Gehäuse verfügbar und kostet US $0,60 ab 1.000 Stück.
Kontakt:
Weitere Informationen über dieses Produkt erhalten Sie von Fairchild Semiconductor unter: http://www.fairchildsemi.com/cf/sales_contacts/.
Informationen über andere Produkte, Design-Tools und Vertriebspartner erhalten Sie unter: http://www.fairchildsemi.com.
Anmerkungen für die Redaktion: Ein Datenblatt im PDF-Format finden Sie unter:
http://www.fairchildsemi.com/ds/FA/FAN3180.pdf
