Pixargus auf der "Medtec 2013": Optische Einzelstück-Prüfung von Feinst- und Präzisionsrohren
"Free Fall Inspection"-System prüft Rohre im Flug
(IINews) - Pixargus präsentiert auf der "Medtec 2013" erstmals das neue ProfilControl 6-FFI System für die optische Inspektion von geschnittenen Feinst- und Präzisionsrohren für die Medizintechnik, an deren Oberflächenqualität und Kantenausprägung herausragende Ansprüche gestellt werden.
Das System wird für die 100-Prozent-Kontrolle von Feinst- und Präzisionsrohren verwendet, die in medizinischen Instrumenten und Apparaten eingesetzt werden, sowie für Kanülen aus Metall und Kunststoff. Es detektiert und klassifiziert Oberflächenfehler über die gesamte Länge der Rohre - zum Beispiel Einschlüsse, Riefen, Kratzer oder Dellen. Außerdem prüft es mit einem neu entwickelten Algorithmus, ob die Schnittkanten sauber gearbeitet sind und/oder Grate aufweisen. Auf diese Weise gewährleistet es, dass nur zu 100 Prozent geprüfte, fehlerfreie Produkte das Werk des Anwenders verlassen.
Mit der Entwicklung des Systems hat Pixargus den Schritt von der optischen Kontrolle von Endlosmaterial zur Einzelstückinspektion realisiert: Die Systeme der Baureihe ProfilControl 6 wurden bisher nur für die Inspektion von kontinuierlich gefertigten Produkten wie Profilen oder Kabel verwendet. Da die neuen Systeme einzelne Rohre prüfen, eignen sie sich nicht nur für deren Herstellung, sondern auch für die Eingangskontrolle bei den Käufern.

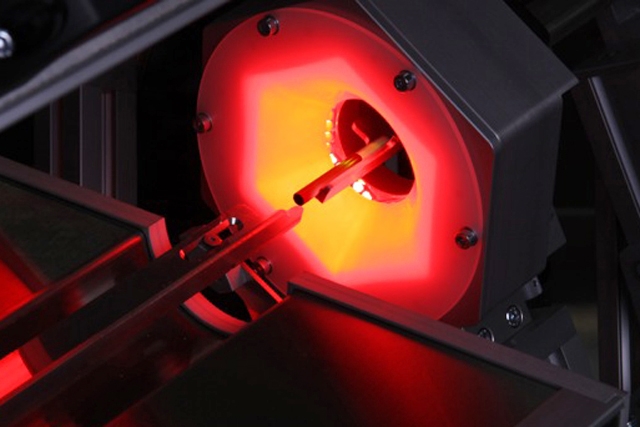

Damit die Rohre über den gesamten Umfang aus mehreren Winkeln gleichzeitig inspiziert werden können, enthält das Zuführsystem eine Lücke, durch die die Rohre fliegen. Hier ist die Oberfläche aus allen Richtungen für die Kameras sichtbar.
Im Messkopf wird die Oberfläche der Rohre von einem LED-Lichtring aus allen Richtungen gleichmäßig beleuchtet und von sechs hoch auflösenden Zeilenkameras aufgenommen, die im Abstand von jeweils 60 Grad um den Umfang des Profils verteilt sind. Mit den sechs Zeilenkameras, die über jeweils 2.500 Pixel verfügen, erkennt das System Oberflächendefekte ab einer Größe von 30 Mikrometer.
Detektiert das System einen Fehler, sei es auf der Oberfläche oder an einer der Kanten, zeigt es ihn grafisch an und gibt ein Signal aus, das die Gut-Schlecht-Sortiereinrichtung ansteuert. PC 6-FFI arbeitet so schnell, dass fehlerhafte Rohre bereits wenige Zentimeter hinter dem Messkopf ausgeschleust werden und das System nur wenig Platz beansprucht.
PC 6-FFI ist mit einer automatischen Belichtungsregelung ausgestattet und passt sich matten oder glänzenden Oberflächen automatisch an.
Das erste ausgelieferte System, das bei einem japanischen Kunden seit der Inbetriebnahme im Dreischicht-Betrieb arbeitet, hat Pixargus für die Prüfung von hoch glänzenden Rohren mit Durchmessern zwischen 5 und 20 mm und Längen zwischen 40 und 100 mm entwickelt.
Themen in diesem Fachartikel:
inspektion
profil
qualit-t
extrusion
dichtung
schl-uche
katheder
kabel
oberfl-che
optisch
pr-zision
rohre
kan-le
kunststoff
detektieren
kontrolle
Unternehmensinformation / Kurzprofil:
Über Pixargus
Pixargus entwickelt und produziert Systeme für die optische Inline-Vermessung und Inspektion von Profilen. Gegründet 1999 als Spin-Off des Instituts für Kunststoffverarbeitung (IKV) an der RWTH Aachen, hat sich Pixargus auf die optische Qualitätsüberwachung von Extrusionsprodukten aus Kunststoff und Kautschuk spezialisiert.
Systeme von Pixargus inspizieren Dichtungsprofile - beispielsweise für die Automobilindustrie - und Schläuche, Katheter, Kabel oder Fensterrahmenprofile sowie Rohmaterial (Compounds) aus thermoplastischen Elastomeren (TPE) und Gummi. Darüber hinaus stellt Pixargus Systeme für die Inspektion von Bahnwaren - texturiert, woven und nonwoven - her.
Weltweit setzen fast alle großen Hersteller von automobilen Gummi- und TPE Profilen Systeme von Pixargus zur Oberflächenüberwachung und Profilvermessung ein.
Das in Würselen bei Aachen beheimatete Unternehmen ist über eine Niederlassung in den USA sowie technische Vertretungen weltweit aktiv.
