Linear- und Leitungsführung in einem
Kompakt und für kleine Lasten geeignet
(IINews) - Das Beste aus mehreren Welten
Im Prinzip funktioniert das neue drylin Q-System wie eine klassische Wellenführung. Es besteht aus einem geschlossenen Gehäuse, das auf einer Welle linear bewegt werden kann. Drylin Q besitzt allerdings keine runde Welle, sondern ein Vierkant-Aluminiumprofil mit einer Kantenlänge von 7,5 mm. Im Gegensatz zu runden Systemen ist drylin Q dadurch absolut verdrehsicher. Da das Aluminiumprofil zusätzlich innen hohl ist, kann es eine Druckluft-, Fluid-, Signal-, oder Energieleitung geschützt aufnehmen. Diese Hybridlösung ermöglicht es gerade bei Anwendungen im Miniaturbereich, wie zum Beispiel Laborgeräten, auf einfache Weise zusätzlichen Bauraum bei der Leitungsverlegung einzusparen.
Zubehör und Varianten für überraschende Lösungen
Das drylin Q-Lagergehäuse existiert bislang in zwei verschiedenen Ausführungen: Eine platzsparende und günstige Kunststofflösung, die wahlweise über zwei Schraubverbindungen montiert wird oder in einer Bohrung mit 22 Millimetern Durchmesser befestigt werden kann. Hinzu kommt die robuste Metallflansch-Variante, bei der die schmierfreien Kunststoffgleiter in ein Aluminiumumgehäuse integriert sind.

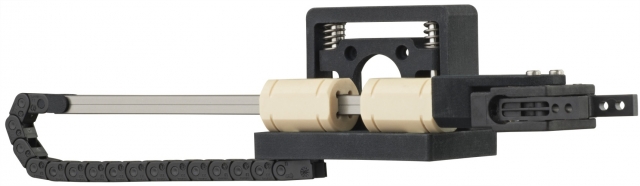

Abgerundet wird der Baukasten durch Zubehör wie Flanschböcke, Handklemmungen, Endkappen, Anschlusselemente für Energieketten, Greifer-Anbaukits und Kunststofftraversen. Mit dieser Zubehörauswahl lassen sich aus drylin Q einfach haltbare Lösungen konstruieren. Ein Beispiel dafür ist der Pipettierer, der auf dem Compamed-Stand von igus (Halle 8b, Stand A20) zu sehen war. Geführt von zwei Kunststofflagergehäusen beherbergt das Aluminiumprofil Fluidleitung zum Transport der Flüssigkeit. Am anderen Ende ist über ein spezielles Anschlusselement eine igus-Energiekette der Serie E2 micro angeschlossen, die für die schonende Führung der Fluidleitung sorgt. Über diese Beispielanwendung hinaus sind weitere Einsatzbereiche für drylin Q manuell bediente Kamera- oder Sensorverstellungen oder auch kleinen Handlinganwendungen.
