Schubladenadapter für Incircuit- und Funktionstest von Flachbaugruppen

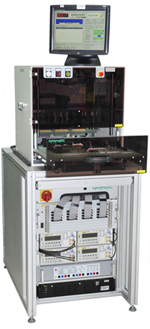

Auf der electronica 2012 in München präsentiert ENGMATEC ein Stand-Alone-Prüfsystem für den Test von Flachbaugruppen mit MTS 30 Schnittstelle.
![](/adpics/760777.jpg)
(IINews) - Radolfzell, 12.11.2012
Der Adapter ist als pneumatischer 2-Stufen-Prüfadapter für Incircuit- und Funktionstest konzipiert. Die eingesetzte Kniehebelmechanik erlaubt hohe Kontaktkräfte und einen sehr genauen parallel wirkenden Kontakthub. Dabei ist auch eine beidseitig pneumatische Kontaktierung ist möglich. Präzise Kugelführungen gewährleisten höchste Kontaktiergenauigkeit. Vorteilhaft ist der schnelle Wechsel von Prüflingsaufnahmen und Kontaktstiftträgerplatten.
Das Gerät verfügt über einen Rackunterbau für PC, Tastatur/Maus und Messtechnik inkl. Belüftung und Rückwandtüre sowie eine integrierte SPS-Steuerung. Der gesamte Schubladenadapter kann mit der Schnittstelle abgenommen werden. Dadurch ist eine optimale Zugänglichkeit zum Rack und Prüfadapter möglich.
Das MTS 30 Mess-System wird über konfektionierte Flachbandkabel mit der internen Adapterschnittstelle verbunden, andere Testanbindungssysteme sind möglich.
•Nutzengröße : 310x280 mm
•Testpunktanzahl bis ca. 1400
•Nutzraum für 12 Höheneinheiten (1HE = 44,45mm)
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
ENGMATEC GmbH
Geschäftsfelder: Montageautomation, Prüf- und Messtechnik, Boardhandling, Kennzeichnung, Temperatur-Prüfanlagen, Prüfadapter
www.engmatec.de
