EPIC SBC für 3. Gen. Intel® Core™ CPUs und 7er-Chipsatz !
- EPIC Formfaktor – 115x165 mm
- G2 Sockel für 3. Gen. Intel® IVB mobile i7/i5/i3 CPU
- Intel® QM77 Express-Chipsatz
- drei unabhängige Displays
- HDMI 1.3, DX11, OCL 1.1, OGL 3.1
- SATA 6Gb/s, USB 3.0, TPM, COM
- DDR3 SO-DIMM 1600/1333/1066 MHz bis 8 GB
- Dual GbE, LAN1 mit AMT 8.0
- PCIe Mini Card Slot Steckplatz

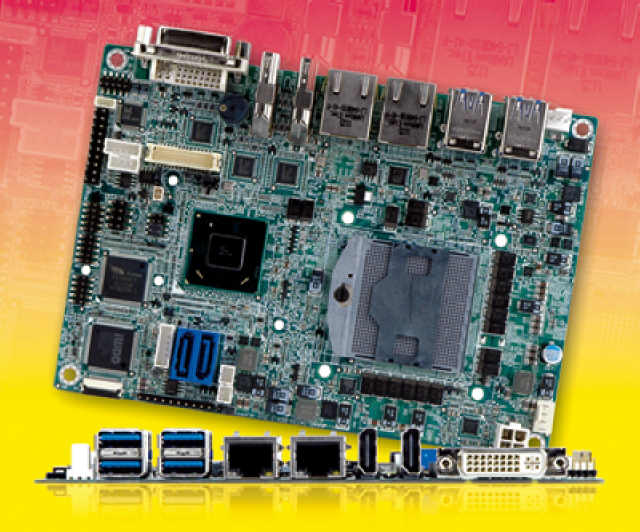

(IINews) - COMP-MALL stellt das platzsparende Modell NANO-QM770 mit G2 Sockel vor. Der EPIC Single Board Computer (SBC) basiert auf der 22nm, 3. Gen. Intel® IVB Prozessor Familie und dem Intel® QM77 Express-Notebookchipsatz. Der Intel® HD Graphics Generator mit DirectX 11-, OpenCL 1.1- und OGL 3.1-Unterstützung und stark verbesserter HD Medien- und 3D-Grafikperformance ermöglicht den Einsatz des Modells NANO-QM770 für grafikintensive Applikationen.
Auch Multi-Screen-Installationen mit gleichzeitiger Medienwiedergabe auf drei unabhängigen Displays sind ohne eine zusätzliche GPU möglich. Das Modell NANO-QM770 ist ideal einsetzbar für multimediale Embedded Applikationen, Überwachungssystemen, Digital Signage, medizinische Bilddarstellung, Gaming, Infotainment, Kiosk/POS und industrielle Automation.
Mit USB 3.0, SATA 6Gb/s, zahlreichen Schnittstellen und der Langzeitverfügbarkeit unterscheidet sich das Modell NANO-QM770 von typischen kommerziellen Karten.
Das Modell NANO-QM770 verfügt über einen G2 (988B) Sockel für Ivy Bridge (IVB) Prozessore und einer 240pin Speicherbank für 1600/1333/1066 MHz DDR3 SO-DIMM, bis max. 8 GB.
Speichermedien lassen sich über 2 x SATA 6 Gb/s mit 5 V Versorgung anschließen. Die drei unabhängigen Displays werden über zwei HDMI und einen DVI-I (VGA Adapter optional) oder LVDS angeschlossen. Optional ist eine TPM V1.2 (Trusted Platform Module) Funktion möglich.
Erweiterungskarten lassen sich über einen mSATA kompatiblen PCIe Mini Card-Slot einbinden.
Weitere Ein-/Ausgänge sind: 2 x GLAN Intel® 82583V PCIe Controller und Intel® 82579 PHY mit Intel® AMT 8.0, HD Audio, 4 x USB 3.0, 2 x USB 2.0, 3 x COM, SMBus, Lüfter-Stecker, PS/2 und 8 bit E/A.
Ein Watchdogtimer und die hilfreiche „One Key Recovery“ Funktion runden die Funktionalität ab. Das mitgelieferte IEI iEZman Management Programm benutzt die Intel® Active Management Technology (AMT) 8.0 und bietet die out-of-band KVM Funktion für den zentralisierten Zugriff.
Der Betriebstemperaturbereich reicht von -10°C bis +60°C die Abmessungen betragen 115x165 mm.
Der link zum Datenblatt ist : http://www.comp-mall.de/NANO-QM770.html
Weitere Modelle mit 7er Express Chipsatz und 3. Generation Intel® Core™ CPUs bietet COMP-MALL in den Formaten ATX, Micro-ATX, Mini-ITX und COM Express.
Durch die COMP-MALL Individualisierungsleistungen kann das Modell NANO-QM770 für den jeweiligen Einsatz konfiguriert, Kundenspezifische Hard- und Software im Assemblierungsprozess eingebunden, vorparametriert und repliziert werden. Das spart Zeit und Kosten.
COMP-MALL bietet weitere Industrie PC Komponenten unter http://www.comp-mall.de/Industrie-PC-Komponenten.html .
