Dual Core embedded 3,5“ SBC mit Alu-Kühlschale!
- Intel® Atom™ D2550/N2600 Prozessor
- UEFI BIOS, NM10 Chipsatz, Kühlschale
- 2 x PCIe Mini Card
- bis 4 GB DDR3 Speicher
- nur 12 VDC, SATA 3Gb/s, Audio
- 24 & 18 bit LVDS und VGA, dual Display
- Auflösungen bis 1920 x 1200 Punkte
![](/adpics/702550.jpg)

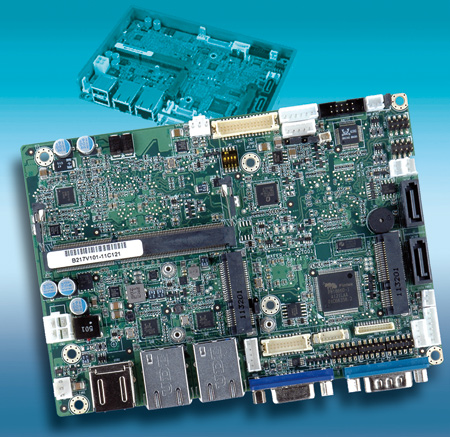

(IINews) - Die COMP-MALL GmbH stellt einen lüfterfreien Dual Core embedded 3,5“ SBC, Modell WAFER-CV-D25501, mit Intel® dual core Atom™ D2550 1,86 GHz Prozessor, Intel® NM10 Chipsatz und Kühlschale vor. Die auf der Unterseite befindlichen Prozessor und Chipsatz geben die entstehende Wärme direkt an die Open Frame Heatsink (Alu- Kühlschale) ab und diese leitet sie an Gehäuse- oder Maschinenteile weiter. Es ist keine Luftzirkulation zur Wärmeableitung notwendig. Versionen mit N2600 1,6 GHz und N2800 1,86 GHz CPU sind lieferbar.
Das Modell Wafer-CV-D25501 ist konzipiert für Anwendungen im mobilem Einsatz, Industrie-Automation, Maschinensteuerung, POS/Kiosk, Energie-/Umwelttechnik, Digital Signage, Transportwesen und Multimedia. Der Single Board Computer besitzt die industriegewohnten Eigenschaften bezüglich Qualität, Langzeitverfügbarkeit und erweitertem Temperaturbereich.
Das Modell WAFER-CV-D25501 basiert auf der Intel® Atom™ D2700/N2600/N2800 Prozessor, NM10Chipsatz, UEFI BIOS für schnelles booten, 1066/800 MHz SO-DIMM DDR3 bis 4 GB, 12 VDC Versorgung, mSATA SSD Speicher und SATA 3Gb/s.
Auf der Oberseite befindet sich der SO-DIMM DDR3 Sockel und für Erweiterungen zwei PCIe Mini card Steckplätze (je volle und halbe Größe), auch geeignet für mSATA SSD Speicher.
Der integrierte GMA 3650 (640 MHz) für D2550 und N2800 bietet sehr gute Grafiken über VGA sowie 18 und 24 bit LVDS Ausgänge mit Dual Display Betrieb.
Als weitere Schnittstellen sind vorhanden : 2 x SATA 3Gb/s mit 5V, Dual GLAN (RTL8111E), HD Audio, 6x USB 2.0, 4x COM-Schnittstellen, je 4 x digitale E/A und PS/2-Keyboard/Mouse.
Ein Watchdogtimer für automatischen Neustart ist ebenso integriert, wie die hilfreiche „One Key Recovery“ Funktion.
Der SBC arbeitet lüfterfrei im Bereich von -20° bis 70°C (N2600 CPU), hat weniger als 14W Verlustleistung mit 1 GB DDR3 und Langzeitverfügbarkeit ist gegeben.
Das Datenblatt finden Sie unter http://www.comp-mall.de/datenblatt/201207_WAFER-CV-D25501-N26001-R10.pdf
COMP_MALL bietet unterschiedliche Gehäusevarianten für das Modell WAFER-CV-D25501. Es eignet sich besonders für Systemhersteller von Maschinenlösungen, HMI, Panel-PC und Digital Signage Anwendungen.
Durch die COMP-MALL Individualisierungsleistungen kann der SBC für den jeweiligen Einsatz konfiguriert, Kundenspezifische Hard- und Software im Assemblierungsprozess eingebunden, vorparametriert und repliziert werden. Das spart Zeit und Kosten. COMP-MALL bietet weitere Industrie PC Komponenten unter http://www.comp-mall.de/Industrie-PC-Komponenten.html.
