Vollmer: Neues optisches Planheits-Messsystem benötigt nur 200 mm Einbauraum
Optisches System misst in bis zu 200 Messzonen - auch unter Bandzug.
(IINews) - Das neue Planheitsmesssystem VIP 08 von Vollmer misst berührungslos die Planheit von Band an Beizlinien, Streck-Biege-Richtanlagen und Längs- und Querteilanlagen sowie an Warmbandstraßen. Mit bis zu 200 über die Breite des Messgutes verteilten Messzonen erzielt es eine außergewöhnlich hohe Auflösung. Vollmer präsentiert das System erstmals auf der Metec in Düsseldorf.
VIP 08 misst - wie eine Planheitsrolle - die echte Planheit des Bandes. Es ist bei Geschwindigkeiten bis zu 1.500 m/min und bei Materialbreiten bis zu 3.000 mm einsetzbar. Im Gegensatz zu anderen Systemen arbeitet es auch bei einem spezifischen Bandzug bis zu 70 N/mm². Aufgrund der kompakten Bauweise benötigt VIP 08 lediglich ein Sichtfeld von 200 mm in Bandlaufrichtung.
Erstmals stellt Vollmer mit VIP 08 ein System vor, das auch in Warmstraßen eingesetzt wird. Für die Messung an Kaltband ist es besonders in Beizlinien, Streck-Biege-Richtanlagen sowie Längs- und Querteilanlagen geeignet, genauso aber auch für Platten und Bleche.

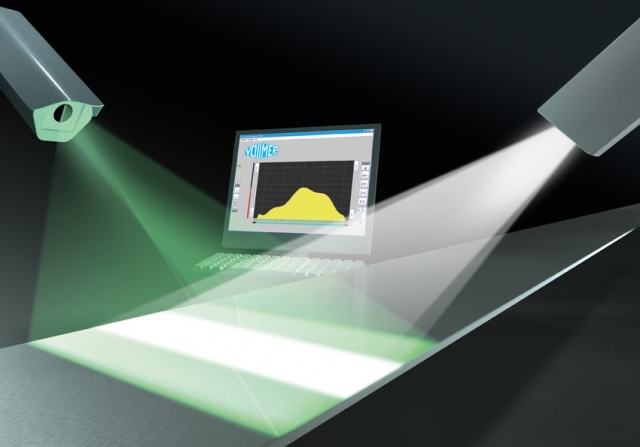

VIP 08 arbeitet mit einer für Planheitsmesssysteme außergewöhnlich hohen Auflösung von 200 einzelnen, über die Materialbreite verteilten Messzonen. Dabei nutzt es einen schmalen, sehr gleichmäßigen diffusen Lichtbalken, der von handelsüblichen Quecksilberdampflampen auf das zu messende Gut projiziert und von einer Matrixkamera aufgenommen wird. Das System wird in zwei unterschiedlichen Ausführungen geliefert. In der Dual-Version sind die Lichtquelle und die Kamera als separate Einheiten schräg über dem Band angebracht. Auf diese Weise kann der Bereich direkt über dem Band frei von Einbauten bleiben.
In der Ausführung "Monoblock" befinden sich die Optikkomponenten in einem kompakten Balken über dem Messgut. So sind die einzelnen Komponenten fest einander zugeordnet - der Monoblock wird komplett bestückt und justiert ausgeliefert. Außerdem kann das System bei Bedarf einfach mit dem Kran abgehoben werden.
Eine mehrmonatige Testinstallation in einem Warmwalzwerk hat gezeigt, dass VIP 08 auch bei hohen Materialtemperaturen und unter den schwierigen Umgebungsbedingungen im Warmwalzwerk zuverlässig arbeitet.
Vollmer auf der Metec 2011 in Düsseldorf: Halle 4, Stand D16
Themen in diesem Fachartikel:
vollmer
walzen
kaltwalzen
planheit
messen
messung
banddicken
walzwerk
warmbandstra-e
beizlinie
kaltband
planheitsmesssystem
Unternehmensinformation / Kurzprofil:
About Friedrich Vollmer GmbH
In 1963 Vollmer developed the world"s first thickness gauge capable of measuring the thickness of running strip in a cold rolling mill with an accuracy of some µm. The same year marked the beginnings of the company"s history. Vollmer was also a pioneer in realizing solutions for shape measurements on running strip.
Over the years, Vollmer developed different types of thickness gauges for strip (contact, isotopic and x-ray), roll measuring devices and shapemeters for strip. Meanwhile more than 1,000 thickness gauges and over 100 shapemeter systems have been installed in rolling mills. More than 100 roll grinding machines operate in conjunction with roll measuring systems from Vollmer. The company"s supply range is rounded off by services such as revamps of rolling mills including conversion to hydraulic screwdown systems, automatic gauge control (AGC) or automatic flatness control (AFC).
At its headquarters in Hagen, Vollmer employs some 100 people. Partners and subsidiaries in more than 30 countries take care of the company"s customers, ready to provide onsite service whenever needed.
