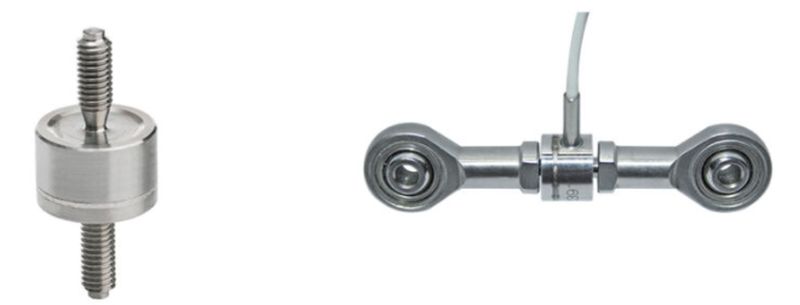

MTS Messtechnik Schaffhausen GmbH: burster • Miniatur-Zug-Druckkraftsensor Typ 8417 - NEU Messbereiche von 0 ... 10 N bis 0 ... 5 kN, Linearitätsabweichung 0,5 % v.E., Schutzgrad IP54, hochwertiger Edelstahl
Zum Messen von Zug- und Druckkräften steht mit dem Kraftsensor 8417 der kleinste Sensor überhaupt zur Verfügung. Sein Durchmesser beträgt lediglich 10 mm und die beidseitigen Befestigungsgewinde sind in der Grösse M3 ausgelegt. Damit geht auch ein besonders geringes Gewicht von nur 3 g einher, welches sein Einsatzgebiet auf massekritische Anwendungen ausweitet.
![](/adpics/1903714.jpg
)
(IINews) - Der Kraftsensor Typ 8417 misst die Zug- bzw. Druckkraft zwischen den beiden axial angebrachten, metrischen Aussengewinden am zylinderförmigen Sensorkörper. Die Kräfte werden lediglich über die Gewinde eingeleitet, die besonders lang ausgelegt sind um z. B. Kontermuttern aufzunehmen und müssen frei von Fremdeinflüssen wie Biegung, Querkraft oder Torsion sein. Berührungen von Anbauteilen am Sensorgehäuse, auch an den Stirnseiten müssen vermieden werden.
Bei dem Messelement handelt es sich um eine rechtwinklig zur Sensorachse liegende Membrane, auf deren Innenseite eine Vollbrücke aus Dehnungsmessstreifen appliziert ist, die eine stabile Speisespannung erwartet und einen Nennkennwert von ca. 1 mV/V besitzt. Das Anschlusskabel ist radial aus dem Gehäuse durch eine Hülse geführt, die zur Zugentlastung dient.
Highlights
• Messbereiche von 0 ... 10 N bis 0 ... 5 kN
• Sehr kleine Abmessungen
• Aus nichtrostendem Stahl hergestellt
• Robuste Konstruktion
• Einfache Montage über Gewinde
• burster TEDS optional erhältlich
Optionen
• burster TEDS
• Vakuumtaugliche Ausführung
• Gelenkköpfe als Anbauteil verfügbar
• Diverse Kabellängen bestellbar
Anwendungsgebiete
• Stabwerk
• Werkzeugbau
• Sondermachinenbau
• Luftfahrtindustrie
Features
• Messbereiche von 0 ... 10 N bis 0 ... 5 kN
• Sehr kleine Abmessungen
• Aus nichtrostendem Stahl hergestellt
• Robuste Konstruktion
• Einfache Montage über Gewinde
• burster TEDS optional erhältlich
burster TEDS - Sicherheit auf Knopfdruck – burster PLUG & PLAY
Intelligente Interaktion ist der Schlüssel zum Erfolg in einer Welt, die immer mehr vom Informationsaustausch geprägt ist. Die Vernetzung von Mensch, Maschine und Produkt in teil- oder vollautomatisierten Produktionsprozessen ist herausfordernde und anspruchsvolle Realität zugleich. Stets geht es darum, sie messbar, analysierbar, kontrollierbar, reproduzierbar und sicherer zu gestalten. Mit der innovativen burster TEDS-Technologie werden sensorspezifische Kennwerte im Sensorstecker gespeichert. Nach dem Auslesen der Sensordaten wird die Eingangskonfiguration der Auswerteelektronik automatisch übernommen. Dies schützt zum einen vor Fehlparametrierung, zum anderen spart es Zeit und Kosten beim Einrichten und vereinfacht einen Sensor-Wechsel.
MTS Messtechnik Schaffhausen GmbH - Messtechnisch die Lösung – mit besten Verbindungen
MTS Messtechnik Schaffhausen GmbH zählt zu den führenden Dienstleistungs- und Handelsgesellschaften in den Bereichen der Messtechnik für mechanische, der Messtechnik für elektrische und der Messtechnik für thermische Grössen. Ob öffentlicher oder privater Auftraggeber – Sie erhalten von uns wirtschaftliche, technisch tragfähige und nachhaltige Konzepte. Unsere Spezialisten arbeiten interdisziplinär, um Ihnen umfassende individuelle Lösungen anzubieten – profitieren Sie vom länderübergreifenden Wissenstransfer!
Dass sich alles präzise in die richtige Richtung dreht, zum richtigen Zeitpunkt, an der richtigen Stelle, dazu braucht es nicht nur jede Menge Knowhow und Expertenwissen. Dazu braucht es engagierte Menschen, die sich für die Herstellung und Vermarktung unserer Produkte begeistern. Und genau das tun wir bei MTS Messtechnik Schaffhausen GmbH!
Unabhängig von Industriezweig und Anwendung – sei es beim Herstellen von pharmazeutischen Produkten oder Bauteilen für die Automobilindustrie oder beim Verarbeiten von Grundstoffen – MTS Messtechnik Schaffhausen GmbH bietet Ihnen exakt auf die jeweiligen Anforderungen abgestimmte Sensorik, Messelektronik und Software im Bereich der Prozessmesstechnik, Fertigungsmesstechnik und der Automation. Fragen Sie unsere Experten.
Wir arbeiten partnerschaftlich mit Ihnen zusammen. Gemeinsam sorgen wir für den Erfolg Ihrer Projekte und weisen Sie rechtzeitig auf kritische Punkte hin. Dabei legen wir Wert auf eine Atmosphäre, die von Offenheit und gegenseitigem Respekt geprägt ist. Täglich für Sie besser zu werden, ist unser Ansporn. Freude an der Arbeit ist uns wichtig, so stellen wir uns erfolgreich den komplexen Herausforderungen der Gegenwart und Zukunft.
