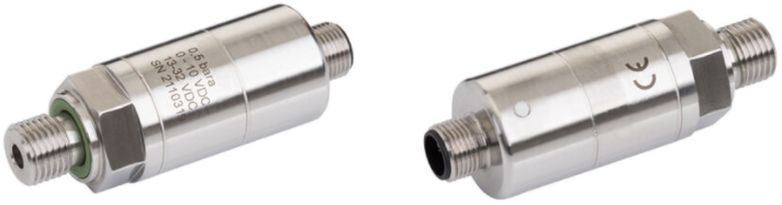

MTS Messtechnik Schaffhausen GmbH: burster • Neue Generation Hochpräzisions-Drucktransmitter Typ 8228 - Höchste Genauigkeit, sehr kompakte Abmessungen, robustes Edelstahl, grosser Temperatur- bereich, für flüssige und gasförmige Medien
Der Sensor Typ 8228 ist mit seiner Messgenauigkeit von 0,05 % v.E. (bei den Messbereichen ≤ 1 bar beträgt die Messgenauigkeit 0,1 % v.E.) bestens als Referenzsensor geeignet. Durch die kompakten Abmessungen, dem robustem Gehäuse und dem industrietauglichen Ausgangssignal ergibt sich ein sehr weites Einsatzgebiet.
(IINews) - Alle Medien-berührte Bauteile sind aus Edelstahl gefertigt. Ein integrierter Messverstärker wandelt die Messsignale direkt in störsichere und über längere Strecken übertragbares Spannungssignal oder Stromsignal um.
Bei der Messart „Relativ“ wird die Druckmessung gegen den Umgebungsdruck durchgeführt, der Sensor besitzt eine gegen Umgebungseinflüsse geschützte Bohrung für den Ausgleich mit dem Umgebungsdruck. Bei der Messart „Absolut“ wird der angelegte Druck gegen ein eingeschlossenes Vakuum gemessen, diese Messart ist ab dem Messbereich 0 ... 250 mbar verfügbar. Der elektrische Anschluss erfolgt über einen M12 x 1 Stecker.
Features
• Messbereiche von 0 ... 0,1 bar bis 0 ... 200 bar
• Messgenauigkeit ab 0,05 % v.E.
• Integrierter Verstärker mit Ausgang 0 ... 10 V
• Temperaturbereich -20 ... +80 °C
• Schutzart IP67
Optionen
• Messart absolut messend
• Stromausgang 4 ... 20 mA
• Anwendungsgebiete
• Prüfstands-Technik
• Pneumatik-Anlagen
• Leckage-Erkennung
• Prozess- und Verfahrenstechnik
Beschreibung
Der Sensor Typ 8228 ist mit seiner Messgenauigkeit von 0,05 % v.E. (bei den Messbereichen ≤ 1 bar beträgt die Messgenauigkeit 0,1 % v.E.) bestens als Referenzsensor geeignet. Durch die kompakten Abmessungen, dem robustem Gehäuse und dem industrietauglichen Ausgangssignal ergibt sich ein sehr weites Einsatzgebiet.
Alle Medien-berührte Bauteile sind aus Edelstahl gefertigt. Ein integrierter Messverstärker wandelt die Messsignale direkt in störsichere und über längere Strecken übertragbares Spannungssignal oder Stromsignal um.
Bei der Messart „Relativ“ wird die Druckmessung gegen den Umgebungsdruck durchgeführt, der Sensor besitzt eine gegen Umgebungseinflüsse geschützte Bohrung für den Ausgleich mit dem Umgebungsdruck. Bei der Messart „Absolut“ wird der angelegte Druck gegen ein eingeschlossenes Vakuum gemessen, diese Messart ist ab dem Messbereich 0 ... 250 mbar verfügbar. Der elektrische Anschluss erfolgt über einen M12 x 1 Stecker.
Features
• Messbereiche von 0 ... 0,1 bar bis 0 ... 200 bar
• Messgenauigkeit ab 0,05 % v.E.
• Integrierter Verstärker mit Ausgang 0 ... 10 V
• Temperaturbereich -20 ... +80 °C
• Schutzart IP67
Begriffserklärung Druckreferenz
Atmosphäre (gage):
Der Drucksensor ist, über ein Druckausgleichselement zum Schutz vor Umwelteinflüssen, gegen die Umgebung geöffnet. Die Druckmessung erfolgt relativ gegen den realen, momentanen Atmosphärendruck.
Geschlossenes Referenzvolumen (sealed reference):
Der Sensor ist gegen die Umgebung dicht. Im eingeschlossenen Volumen auf der Referenzseite der Druckzelle herrscht näherungsweise Atmosphärendruck. Es wird relativ zu diesem virtuellen Atmosphärendruck (sealed gage, sealed reference) gemessen.
Absolutdruck (absolut):
Der Sensor ist gegen die Umgebung dicht. Das abgeschlossene Volumen auf der Membrangegenseite ist evakuiert. Gemessen wird somit gegen 0bar Absolutdruck (absolute Messung).
