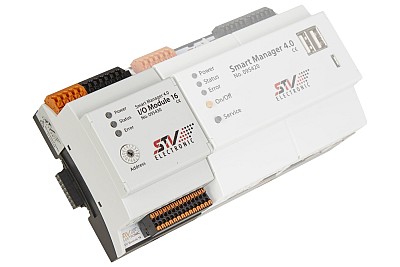

STV Electronic stellt flexibles I/O-Erweiterungsmodul für Raspberry Pi basierten Hutschienen-PC vor

(IINews) - STV Electronic erweitert seinen Raspberry Pi 3 B+ basierten Hutschienen-PC um ein smartes digitales I/O-Erweiterungsmodul, das über RS-485 auch abgesetzt vom System betrieben werden kann. Das neue I/O Module 16 hat 4 digitale Eingänge, 4 digitale Ausgänge und 8 flexibel auslegbare Schnittstellen, die entweder als digitaler Eingang oder digitaler Ausgang konfiguriert werden können. Bis zu 8 dieser Erweiterungsmodule kann der Smart Manager 4.0 über RS-485 steuern, sodass insgesamt 16 bis 128 flexibel konfigurierbare digitale I/Os zur Verfügung gestellt werden können. Die I/Os sind IEC 61131-2 konform galvanisch getrennt und nach DIN VDEV 0884-11:2017-01 bis maximal 2.500 Vrms isoliert. Anwendungsbereiche des über kostenlose CoDeSys-Bibliotheken IEC 61131-3 konform steuerbaren digitalen I/Os finden sich in zahlreichen Digitalisierungs- und Edge-Computing-Applikationen des Maschinen- und Anlagenbaus bis hin zu Industrie- und Gebäudeautomatisierungslösungen in Unterputz-Kleinverteilerkästen, die nach DIN 43880 maximale Einbautiefen von bis zu 70 mm zulassen.

Die Konfiguration und Auswertung der STV Electronic I/0 Module erfolgt über das API (Application Programming Interface) des Raspberry Pi 3 basierten Smart Managers. Zudem verfügt der Smart Manager 4.0 über ein Webinterface, auf dem die Konfiguration der Module auch remote vorgenommen werden und der Status eingesehen werden kann. Werden nur die Eingänge des I/O-Moduls verwendet, ist keine separate 24VDC-Spannungsversorgung erforderlich. In diesem Falle erfolgt die Spannungsversorgung des Moduls direkt über die Schnittstelle zum Raspberry Pi Hutschienen-PC. Werden mehrere I/O Module über RS 485 angebunden, erhält jedes Modul seine eigene Adresse über den frontseitigen Codierschalter. So lässt sich das System flexibel auf bis zu 8 I/O-Module mit bis 128 flexibel konfigurierbaren digitalen I/Os erweitern. Wird nur ein Modul zur Erweiterung benötigt, kann das I/O Module 16 kabellos mit dem Smart Manager 4.0 verbunden werden. Weitere Module werden über RS-485 Daisy-Chaining verbunden.

„So wie beim Raspberry Pi Hutschienen-PC bieten wir OEM und Systemintegratoren auch bei den neuen I/O Modulen eine robuste industrielle Auslegung sowie eine Langzeitverfügbarkeit von mindestens 10 Jahren. Dies inklusive passgenau zugeschnittenem Linux OS und umfassendem Software- und Integrationssupport sowie laufend aktuellen Sicherheits-Patches. Das macht unsere industriegerechte Open Source Lösung für viele Edge-Computing-Aufgaben in der Gebäudeautomatisierung und industriellen Steuerungstechnik äußerst attraktiv, zumal wir alle gängigen Schnittstellen unterstützen und auch das Angebot an Erweiterungsmodulen kontinuierlich ausbauen werden“, erklärt Markus Hühn, Geschäftsführer der STV Electronic.

In der aktuell verfügbaren, Multithreading-fähigen Quadcore-Auslegung ist der Raspberry Pi basierte Hutschienen-PC Smart Manager 4.0 mit einem 1,2 GHz Broadcom® BCM2837B0 Prozessor bestückt. Er bietet neben der neuen I/O-Erweiterungsoption standardmäßig auch bis zu 2x Ethernet, 6x USB 2.0 und 2 galvanisch getrennte, terminierbare serielle RS 485-Schnittstellen. Zum Anschluss der neuen I/O Module 16 genügt eine der beiden Schnittstellen, während die andere auch als RS 232 auslegbar ist. Darüber hinaus bietet der Hutschienen-PC auch einen Erweiterungsbus, über den kundenspezifische Erweiterungen wie WLAN, Feldbusse wie M-Bus, Modbus oder LonWorks sowie weitere externe I/Os angebunden werden können. Für Visualisierungsfunktionen vor Ort wird auch 1x HDMI unterstützt. Dank Spannungseingang für 12 V bis 30 V lässt sich der von -40 °C bis +55 °C einsetzbare Embedded Linux basierte Hutschienen-PC mit mindestens 24 Stunden batteriegepufferter Echtzeituhr in vielfältige Anwendungsszenarien integrieren.

Das neue I/O Module 16 für den Raspberry Pi basierten Hutschienen-PC Smart Manager 4.0 von STV Electronic ist ab sofort erhältlich. Kundenspezifisch beschriftete Gehäuse, embedded Varianten sowie individuelle I/O-Zuschnitte sind auf Anfrage ebenfalls verfügbar. STV Electronic unterstützt OEM-Kunden, Systemintegratoren und große Endanwender bei Bedarf auch bei der Auslegung ihrer spezifischen Steuerungslogik. Hierbei haben Anwender die freie Wahl zwischen Echtzeit-Programmierumgebungen wie CoDeSys, IoT-Entwicklungswerkzeuge wie NodeRed, Webservertechnologien wie Node.js oder auch ‚klassischem‘ C und C++ Code sowie vielen weiteren Lösungen der riesigen Raspberry Pi Community. Auch Lösungen für die Gebäude- und Home-Automation wie FHEM oder openHAB sowie auch Mosquitto für die MQTT basierte Echtzeit-Kommunikation werden unterstützt.

Weitere Information und Datenblätter unter https://www.stv-electronic.de/produkte/automatisierungstechnik/erweiterungen/
sowie zum Smart Manager 4.0 unter https://www.stv-electronic.de/produkte/automatisierungstechnik/linux-controller/
