MTS Messtechnik Schaffhausen GmbH: burster • Überwachung schwellender und wechselnder Lasten an Befestigungselementen von Flugsimulatoren
Flugsimulatoren mit einem Gesamtgewicht von ca. 12 Tonnen müssen sicher mit ihren angetriebenen Stützen im Fundament am Boden befestigt werden. Durch ihre Bewegung im Raum entstehen in allen drei Achsen schwellende Lasten an den Verbindungselementen zum Fundament. Zur Entwicklung und Überwachung sicherer Halterungen und eindeutiger Montageverfahren müssen die auftretenden Kräfte gemessen werden.
(IINews) - Messaufgabe
Flugsimulatoren mit einem Gesamtgewicht von ca. 12 Tonnen müssen sicher mit ihren angetriebenen Stützen im Fundament am Boden befestigt werden. Durch ihre Bewegung im Raum entstehen in allen drei Achsen schwellende Lasten an den Verbindungselementen zum Fundament. Zur Entwicklung und Überwachung sicherer Halterungen und eindeutiger Montageverfahren müssen die auftretenden Kräfte gemessen werden.
Besondere Anforderungen
Die zum Teil ruckartigen Bewegungen der Antriebe - etwa beim Simulieren von Turbulenzen - lassen hohe schwellende und wechselnde Lasten entstehen. Unumgängliche Querbelastungen auf Schraubverbindungen müssen für die Messung abgefangen werden. Durch unterschiedliche zu verbindende Materialien wie Stahl und Beton ergeben sich zudem auszugleichende Fertigungstoleranzen.
Features Miniatur-Ringkraftsensor
• Flache, scheibenförmige Bauform
• Hohe schwellende und wechselnde Lasten
• Robuste Konstruktion
• Überlastsicher
Lösung

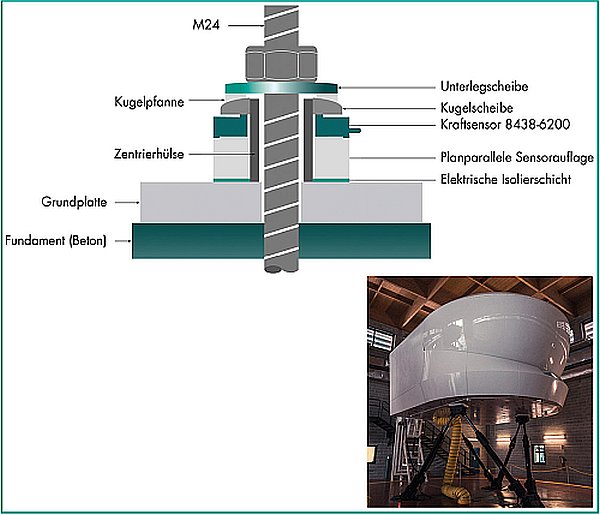

Zur Messung der auftretenden Kräfte in den Spannschrauben und nicht zuletzt in den Dübelmaterialien im Beton wird ein Ring-Kraftsensor Typ 8438 in die Verbindungselemente integriert. Mittels umgebender Mechanik wie Zentrierhülse und Sensorauflage wird der Ring-Kraftsensor Typ 8438 sicher eingebaut. Die Kombination Kugelpfanne/Kugelscheibe sorgt für eine auf den Umfang des Kraftsensors bezogene gleichmässige Lastverteilung. Um Massenschleifen im System zu verhindern, empfiehlt sich eine Isolierscheibe an geeigneter Stelle zu verwenden.
MTS Messtechnik Schaffhausen GmbH - Messtechnisch die Lösung – mit besten Verbindungen
MTS Messtechnik Schaffhausen GmbH zählt zu den führenden Dienstleistungs- und Handelsgesellschaften in den Bereichen der Messtechnik für mechanische, der Messtechnik für elektrische und der Messtechnik für thermische Grössen. Ob öffentlicher oder privater Auftraggeber – Sie erhalten von uns wirtschaftliche, technisch tragfähige und nachhaltige Konzepte. Unsere Spezialisten arbeiten interdisziplinär, um Ihnen umfassende individuelle Lösungen anzubieten – profitieren Sie vom länderübergreifenden Wissenstransfer!
Dass sich alles präzise in die richtige Richtung dreht, zum richtigen Zeitpunkt, an der richtigen Stelle, dazu braucht es nicht nur jede Menge Knowhow und Expertenwissen. Dazu braucht es engagierte Menschen, die sich für die Herstellung und Vermarktung unserer Produkte begeistern. Und genau das tun wir bei MTS Messtechnik Schaffhausen GmbH!
Unabhängig von Industriezweig und Anwendung – sei es beim Herstellen von pharmazeutischen Produkten oder Bauteilen für die Automobilindustrie oder beim Verarbeiten von Grundstoffen – MTS Messtechnik Schaffhausen GmbH bietet Ihnen exakt auf die jeweiligen Anforderungen abgestimmte Sensorik, Messelektronik und Software im Bereich der Prozessmesstechnik, Fertigungsmesstechnik und der Automation. Fragen Sie unsere Experten.
Wir arbeiten partnerschaftlich mit Ihnen zusammen. Gemeinsam sorgen wir für den Erfolg Ihrer Projekte und weisen Sie rechtzeitig auf kritische Punkte hin. Dabei legen wir Wert auf eine Atmosphäre, die von Offenheit und gegenseitigem Respekt geprägt ist. Täglich für Sie besser zu werden, ist unser Ansporn. Freude an der Arbeit ist uns wichtig, so stellen wir uns erfolgreich den komplexen Herausforderungen der Gegenwart und Zukunft.
