MTS Messtechnik Schaffhausen GmbH: burster Miniatur-Druckkraftsensor TYP 8413, TYP 8414 mit Überlastschutz - NEU optional: Erweiterter temperaturkompensierter Bereich -55 °C ... +120 °C - sehr kompakt, minimale Abmessungen, robust, unempfindlich

Highlights
• Messbereiche von 0 ... 5 N bis 0 ... 5 kN,
• 0 ... 1.1 lbs bis 0 ... 1124.0 lbs
• Besonders flache Bauform ab 3,3 mm
• Linearitätsabweichung 0,25 % v.E.
• Hergestellt aus hochwertigem, nichtrostendem Stahl

Optionen
• Erweiterter temperaturkompensierter Bereich -55 °C ... +120 °C
• burster TEDS
• Diverse Kabellängen verfügbar
• Standardisierter Kennwert 1,0 mV/V

(IINews) - Anwendungsgebiete
• Einstellung von Lehren
• Kraftmessungen im Inneren von Präzisionswerkzeugen
• Überwachung von Bedienelementen
• Bestimmung von Kräften in der Medizintechnik
• Kontrollinstrumente im Feingerätebau
• Justieren und vorspannen von Bauteilen

Beschreibung
Dieser Miniatur-Kraftsensor wurde bezüglich seiner Bauhöhe optimiert und ist mit seinen nur 3,3 mm der flachste bekannte Sensor mit Dehnungsmessstreifen-Technik. Kaum höher als der Durchmesser seines Anschlusskabels lässt er sich auch bei engen Platzverhältnissen noch einfach unterbringen. Einhergehend mit seiner minimalen Geometrie ist der Kraftsensor auch besonders leicht. Er weist eine hohe Resonanzfrequenz auf, um schnell ändernden Lastwechseln zu folgen. Trotz seiner extremen Miniaturisierung bleibt er in seiner Anwendung absolut robust und industrietauglich, nicht nur hinsichtlich des hochflexiblen Kabelanschlusses oder der kompletten Verschweissung der Sensoren für die Messbereiche ≥ 0 ... 10 N.

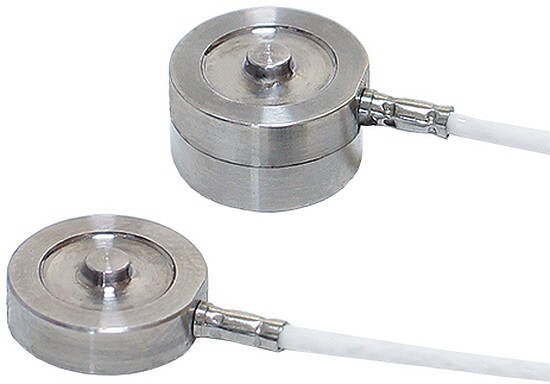

Die Miniatur-Druckkraftsensoren sind flache, zylindrische Scheiben, deren Unterseite mit einer Abdeckung verschlossen ist. Der zentrale Lasteinleitknopf zur Aufnahme von Druckkräften ist fest integrierter Bestandteil der Oberseite, welche die Messmembrane des Sensors darstellt. Auf ihrer Unterseite sind im Innern des Gehäuses die Dehnungsmessstreifen appliziert und zu einer Wheatstone‘schen Vollbrücke verschaltet. Diese gibt bei Krafteinwirkung eine zur Messgrösse direkt proportionale Ausgangsspannung ab.

Das Anschlusskabel wird radial aus dem Sensorgehäuse geführt und bei Messbereichen ≥ 0 … 10 N zusätzlich durch eine Hülse stabilisiert. Die Auflagefläche der Unterseite des Sensors ist kreisringförmig, beim Messbereich 0 … 5 N jedoch kreisflächig gestaltet.

Features
• Messbereiche 0 …5 N bis 0 … 5 kN
• Besonders flache Bauform ab 3,3 mm
• Linearitätsabweichung 0,25 % v.E.

• Typ 8414 mit mechanisch wirkendem Überlastschutz
• Temperaturkompensation -55 °C ... +120 °C
• Aus hochwertigem, nichtrostendem Stahl hergestellt
• Hohe Resonanzfrequenz
• burster TEDS optional erhältlich

burster TEDS - Sicherheit auf Knopfdruck – burster PLUG & PLAY
Intelligente Interaktion ist der Schlüssel zum Erfolg in einer Welt, die immer mehr vom Informationsaustausch geprägt ist. Die Vernetzung von Mensch, Maschine und Produkt in teil- oder vollautomatisierten Produktionsprozessen ist herausfordernde und anspruchsvolle Realität zugleich. Stets geht es darum, sie messbar, analysierbar, kontrollierbar, reproduzierbar und sicherer zu gestalten. Mit der innovativen burster TEDS-Technologie werden sensorspezifische Kennwerte im Sensorstecker gespeichert. Nach dem Auslesen der Sensordaten wird die Eingangskonfiguration der Auswerteelektronik automatisch übernommen. Dies schützt zum einen vor Fehlparametrierung, zum anderen spart es Zeit und Kosten beim Einrichten und vereinfacht einen Sensor-Wechsel.

MTS Messtechnik Schaffhausen GmbH - Messtechnisch die Lösung – mit besten Verbindungen
MTS Messtechnik Schaffhausen GmbH zählt zu den führenden Dienstleistungs- und Handelsgesellschaften in den Bereichen der Messtechnik für mechanische, der Messtechnik für elektrische und der Messtechnik für thermische Grössen. Ob öffentlicher oder privater Auftraggeber – Sie erhalten von uns wirtschaftliche, technisch tragfähige und nachhaltige Konzepte. Unsere Spezialisten arbeiten interdisziplinär, um Ihnen umfassende individuelle Lösungen anzubieten – profitieren Sie vom länderübergreifenden Wissenstransfer!

Dass sich alles präzise in die richtige Richtung dreht, zum richtigen Zeitpunkt, an der richtigen Stelle, dazu braucht es nicht nur jede Menge Knowhow und Expertenwissen. Dazu braucht es engagierte Menschen, die sich für die Herstellung und Vermarktung unserer Produkte begeistern. Und genau das tun wir bei MTS Messtechnik Schaffhausen GmbH!

Unabhängig von Industriezweig und Anwendung – sei es beim Herstellen von pharmazeutischen Produkten oder Bauteilen für die Automobilindustrie oder beim Verarbeiten von Grundstoffen – MTS Messtechnik Schaffhausen GmbH bietet Ihnen exakt auf die jeweiligen Anforderungen abgestimmte Sensorik, Messelektronik und Software im Bereich der Prozessmesstechnik, Fertigungsmesstechnik und der Automation. Fragen Sie unsere Experten.

Wir arbeiten partnerschaftlich mit Ihnen zusammen. Gemeinsam sorgen wir für den Erfolg Ihrer Projekte und weisen Sie rechtzeitig auf kritische Punkte hin. Dabei legen wir Wert auf eine Atmosphäre, die von Offenheit und gegenseitigem Respekt geprägt ist. Täglich für Sie besser zu werden, ist unser Ansporn. Freude an der Arbeit ist uns wichtig, so stellen wir uns erfolgreich den komplexen Herausforderungen der Gegenwart und Zukunft.
