Induktive Messtaster LVDT - innovative Spulentechnik
(IINews) - Die von WayCon Positionsmesstechnik GmbH neu entwickelten, induktiven Messtaster der Reihe LV erfassen Messbereiche bis 25 mm mit einer Linearität bis 0,1 %. Dank der Robustheit des Edelstahlgehäuses mit Schutzklasse bis IP67 und der innovativen Spulentechnik eignen sich die Sensoren für Temperaturbereiche bis +180 °C und besitzen eine Auflösung von kleiner als 1 ?m. Mögliche Einsatzbereiche finden sich in Fertigungen und Fertigungskontrollen der Automobilindustrie, im Maschinenbau, der Lebensmittelindustrie sowie zur Kontrolle von Feinmechaniken, auch im Hochtemperaturbereich.

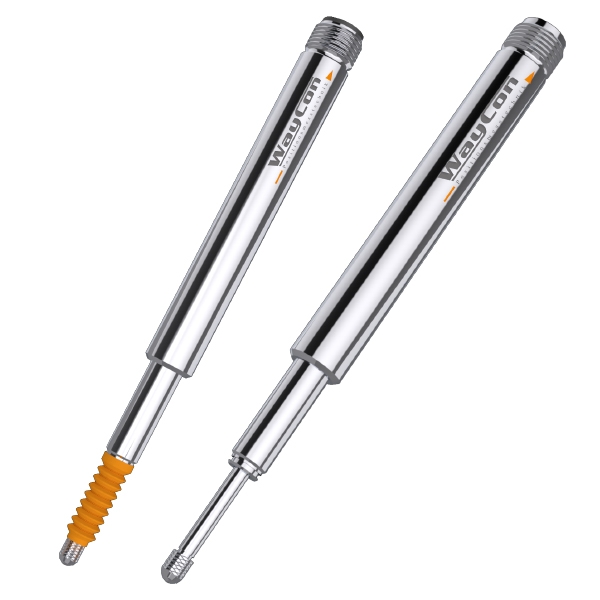

LVDTs sind Positionssensoren, die mittels eines Tasters oder einer Schubstange auf einem Messobjekt messen. Je nach Ausführung ist dieser Federtaster mit einem Faltenbalg ummantelt. Die aus einer Primär- und zwei Sekundärwicklungen bestehende Spulentechnik, wurde eigens von WayCon weiterentwickelt, um die optimale Performance der Sensoren zu garantieren. Der Kern innerhalb der Spule erhält durch eine spezielle Eisen-Nickel-Legierung eine hohe magnetische Permeabilität und Temperaturfestigkeit. Durch das Speisen der Primärwicklung mit Wechselspannung wird über den Kern eine Spannung in den Sekundärwicklungen induziert. Dabei heben sich die gegensätzlichen Spannungen der trichterförmigen Sekundärwicklungen auf, wenn der Kern sich in Mittelposition befindet. Eine Positionsänderung des Kerns bewirkt eine gegensätzliche Spannungsänderung in den Spulen, welche von der Folgeelektronik in ein analoges Ausgangssignal (0...10 V / 4...20 mA) umgewandelt wird.
Die Messtaster der LVDT-Serie LV wurden von WayCon von Grund auf neu entwickelt. Neben der innovativen Spulentechnik wurde außerdem ein spezielles Dichtungskonzept sowie eine individuelle Lagerführung entwickelt, um den Schutzgrad und die Belastungsfähigkeit auf hohem Niveau zu gewährleisten.
Technische Daten über die induktiven Messtaster der Serie LV finden Sie im Datenblatt.
Mehr Informationen finden Sie auf der Produktseite für induktive Sensoren und LVDT.
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Seit 1999 entwickelt und produziert WayCon Positionsmesstechnik GmbH hochpräzise Sensoren zur Positions- und Abstandsmessung. Mit Hauptsitz in Taufkirchen bei München, einer Zweigniederlassung in Brühl bei Köln und Distributoren in über 30 Ländern bietet das innovative Unternehmen seine Produkte weltweit an. Ziel ist es, den Kunden optimale Lösungen zum Thema Messtechnik bereitzustellen: Von hochwertigen Sensoren aus dem Standard-Sortiment bis zu kundenspezifischen Lösungen, vom Prototyp bis zur Serie - für verschiedenste Anwendungsbereiche in Industrie und Forschung. Die in Taufkirchen hergestellten Produkte unterliegen strengsten Qualitätsanforderungen und werden ausnahmslos mit Kalibrierzertifikat ausgeliefert.
