VOSS Plug: sekundenschnell dicht dank Verriegelungskonzept
Hydraulik-Schlauchstecksystem für enge Montageräume
(IINews) - In der hydraulischen Verbindungstechnik haben sich Verschraubungslösungen für eine sichere und leckagefreie Montage bewährt. Doch gibt es immer wieder Situationen, in denen sie Schwächen aufzeigen, wenn Abstriche in der Konstruktion gemacht werden müssen oder es um die Einfachheit der Montage geht - beispielsweise in beengten Einbauräumen. Hier fehlten lange Zeit praktische Alternativen. Bis die Ingenieure von VOSS Fluid ein Stecksystem entwickeln konnten, das die üblichen Verschraubungslösungen für Hydraulikleitungen ersetzen kann. Das Ergebnis heißt VOSS Plug.
VOSS Fluid hatte den Anspruch, eine Lösung zu entwickeln, die einerseits die prozesssichere und schnelle Installation sicherstellt, zum anderen aber auch in schwierigen Montagesituationen ihre Vorteile ausspielt. Dazu bedurfte es allerdings eines Systems, dass sich zum einen spannungsfrei einbauen lässt und zum anderen so montiert werden kann, dass Richtungsabweichungen bei der Montage verhindert werden. Das neue Stecksystem VOSS Plug erfüllt nun diese Anforderungen.
Spannungsfreier Einbau und Stecksicherheit bei hoher Druckbelastbarkeit
Das Prinzip hinter dem System ist denkbar einfach. VOSS Plug lässt sich platzsparend von oben montieren und demontieren. Die Installation dauert nur rund 5 Sekunden - also circa 30 Sekunden weniger als die Montage einer durchschnittlichen Dichtkegel-Armatur, die verschraubt werden muss. Während klassische Schraubarmaturen einen großen radialen Montageraum zum Ansetzen des Maulschlüssels benötigen, punktet VOSS Plug mit größtmöglicher Flexibilität beim Einbau. Um diese Einfachheit zu gewährleisten, wurde VOSS Plug so konstruiert, dass alle Bauteile unverlierbar auf dem Stecker sitzen. Das System besteht aus zwei Keilschiebern, einem Halte- und einem Dichtungselement. Zwischen dem Stutzen (gefertigt aus Automatenstahl mit Zink-Nickel-Beschichtung) und dem Keilschieber liegen ein Sondersprengring als Halteelement sowie ein O- und ein Stützring als "Dichtungspaket". Aufgrund der patentierten Keilschieber-Verriegelung erreicht VOSS Plug die Stecksicherheit auch bei einer hohen Druckbelastbarkeit bis 450 bar: Durch das aktive und von außen gut sichtbare Verriegeln nimmt der Sondersprengring automatisch seine Halteposition ein. In dieser Position ist der Haltering vollständig (360°) gekammert. Absolute Sicherheit besteht auch beim Lösen des Systems: Sollte der Monteur das VOSS Plug System versehentlich entriegeln, obwohl die Leitung unter Druck steht, passiert zunächst nichts. Erst wenn der Monteur den Stecker ca. 3 Millimeter entgegen der Druckrichtung bewegt, kann der Haltering seine Öffnungsposition einnehmen und das Stecksystem gelöst werden. Das Entriegeln des Systems kann ganz einfach zum Beispiel mittels eines Schraubendrehers erfolgen.
Während klassische Schraubarmaturen bei der Montage zum Mitdrehen neigen und Spannungen in den Schläuchen sowie Richtungsabweichungen verursachen können, passt sich VOSS Plug stets dem idealen, spannungsfreien Verlauf der Schlauchleitung an. VOSS Plug ist in zwei Varianten erhältlich: als integrierte Steckvariante und als Steckvariante mit Adapterstutzen. Bei der integrierten Variante werden kundenseitig im Anschlussbereich der Anlage entsprechende Formbohrungen vorgesehen. Der Adapterstutzen kann bei dieser Lösung komplett entfallen und es müssen keine weiteren Bauteile auf der Anlagenseite des Kunden montiert werden.
Bildmaterial + -Unterschriften (Quelle: VOSS Fluid):

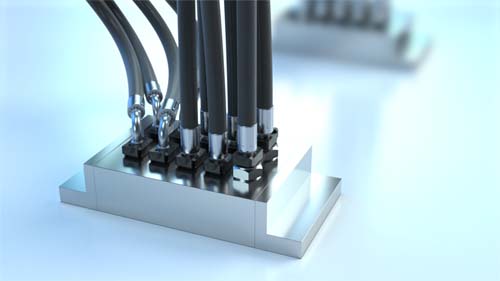

-VOSS Fluid_VOSS Plug_1: Mit VOSS Plug hat VOSS Fluid ein Stecksystem entwickeln, das die üblichen Verschraubungslösungen für Hydraulikleitungen ersetzen kann.
-VOSS Fluid_VOSS Plug_2: VOSS Plug ist in zwei Varianten erhältlich: als integrierte Steckvariante und als Steckvariante mit Adapterstutzen.
-VOSS Fluid_VOSS Plug_3: Das System besteht aus zwei Keilschiebern, einem Halte- und einem Dichtungselement.
-VOSS Fluid_VOSS Plug_4: Aufgrund der patentierten Keilschieber-Verriegelung erreicht VOSS Plug die Stecksicherheit auch bei einer hohen Druckbelastbarkeit bis 450 bar.
Themen in diesem Fachartikel:
fluidtechnik
voss-fluid
voss-holding
schlauchleitungen
rohr
und-flanschverbindungen
verbindungstechnik
voss-plug
Unternehmensinformation / Kurzprofil:
Über die VOSS Fluid GmbH
Die VOSS Fluid GmbH ist ein international führender Anbieter von Fluidtechnik. Das Unternehmen hat seinen Hauptsitz in Wipperfürth und ist Teil der VOSS Holding. Das Produktportfolio umfasst vormontierte Rohrgeometrien, konfektionierte Schlauchleitungen, Rohr- und Flanschverbindungen, Schlaucharmaturen sowie nützliches Zubehör für die Stationär- und Mobilhydraulik. Für VOSS Fluid als Entwicklungs- und Systempartner des internationalen Maschinenbaus liegt der Schwerpunkt auf anwendungsspezifischen Systemlösungen. VOSS Fluid bietet Kunden alles aus einer Hand: von der Projektierung und dem Engineering über die Fertigung und die Montage bis zu wirtschaftlichen Logistikleistungen. Mit vier eigenen Vertriebsgesellschaften in Europa und Asien sowie weiteren Präsenzen der VOSS Gruppe und einem weltweiten Händlernetz gewährleistet VOSS Fluid jederzeit die zuverlässige Distribution seiner Systemlösungen.
