TBT: Tiefbohren inklusive BW220 - Multitalent für die 4-Seiten-Bearbeitung
TBT Tiefbohrtechnik erweitert Maschinenprogramm für den Werkzeug- und Formenbau.
Tiefbohren, Fräsen und Gewinden kommen im Werkzeug- und Formenbau ständig bei der 4-Seiten-Bearbeitung an einem Werkstück vor. Oft wird dafür neben einer Tiefbohrmaschine zusätzlich ein Bearbeitungszentrum benötigt. Doch es gibt auch Anlagen, die alle drei Bearbeitungsarten vereinen. TBT Tiefbohrtechnik verfolgt dieses Konzept schon seit längerem, hauptsächlich bei größeren Bohr-Fräszentren. Mit der neuen BW220 schließt das Unternehmen in Dettingen/Erms nun eine Lücke für kleinere Werkzeugformen.

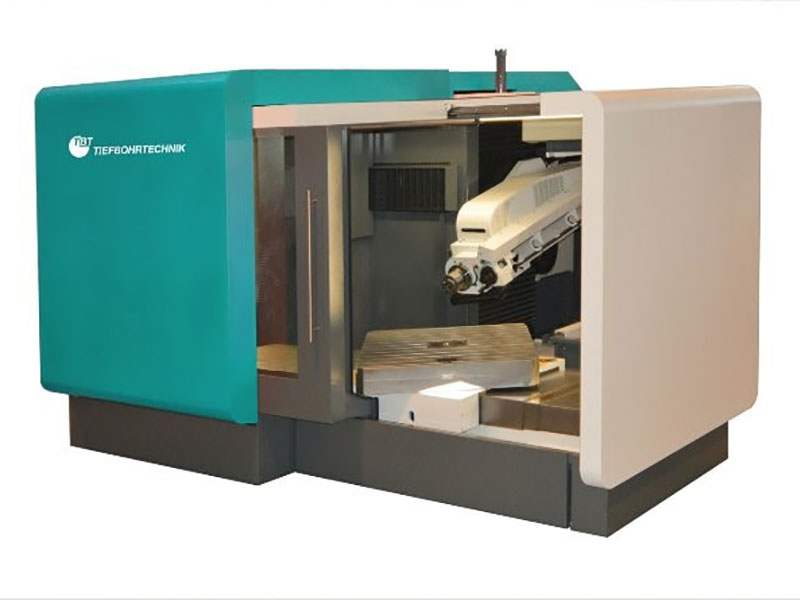

(IINews) - „Die neue BW220 soll vor allem den Werkzeug- und Formenbau ansprechen. Sie ist die ideale Maschine für die komplette 4-Seiten-Bearbeitung kleinerer und mittlerer Form- und Heißkanalplatten oder auch anderer kubischer Werkstücke. Mit ihr sind zusätzlich zum Tieflochbohren mit Einlippenbohrern auch sämtliche konventionellen Bearbeitungen möglich, wie Fräsen, Senken, Gewindeschneiden und das Bohren mit Wendelbohrern“, erklärt Andreas Schlegel, Sales Manager bei TBT.
Eine weitere Besonderheit an dieser Anlage ist das 2-spindlige Konzept. Dies bedeutet, dass sowohl für das Tieflochbohren als auch für das Fräsen jeweils eine separate Spindel zur Verfügung steht. Dadurch hat jeder Kunde die Möglichkeit, die beiden Prozesse individuell auf die Bearbeitung seiner Werkstücke anzupassen. Daher ist es für unsere Kunden nicht notwendig Kompromisse einzugehen.
Eine schwenkbare Spindeleinheit für Fräs- und Tiefbohrspindel erlaubt variable Werkzeuganstellungen. So sind beispielsweise umfangreiche Konturfräsarbeiten mit bis zu fünf Achsen oder eine Fülle von Schräglagen beim Tiefbohren möglich. „Die Konstrukteure legten die Schwenkeinheit besonders stabil und schwingungsarm aus“, fügt Andreas Schlegel hinzu.
Einige Eckdaten und Optionen: Die Verfahrwege betragen in der X-Achse 1200 mm (bei Bedarf auch 1600 mm), in der Y-Achse 1000 mm (Vertikalrichtung) und in der Z-Achse 450 mm (Anlegebewegung). Der Maschinentisch misst 1000 x 1200 mm, fest stehend, oder optional 1100 x 1200 mm in der 360-Grad-Ausführung (B-Achse). Er ist in beiden Varianten für Werkstücke bis sechs Tonnen ausgelegt. Die Spindeleinheit kann um ±20 Grad (A-Achse) geschwenkt werden. Die Frässpindel lässt sich bei Bedarf über ein Magazin mit 20 Werkzeugplätzen NC-gesteuert bestücken. Die Spindelantriebsleistung der Frässpindel kann mit Leistungen von 7 kW, 10 kW oder 14 kW gewählt werden. Die Drehzahl ist stufenlos einstellbar. Damit sind Gewindebohrer bis M30 einsetzbar – größere Gewinde können gefräst werden. Bei der Maschinenkonfiguration können für das Tieflochbohren zwei verschiedene Bohrbereiche (3 – 25 mm und von 5 bis 30 mm) ausgewählt werden. Die maximale Bohrtiefe beim Tiefbohren beträgt 1200 mm (W-Achse). Die Kühlmittelfitration ist entweder mit einem Kompaktbandfilter + Magnetwalzen oder durch eine Kühlmittelzentrifuge mit Kühlaggregat ausgeführt. Als KSS sind Tiefbohröl oder Emulsion verwendbar.
Das Maschinendesign wartet aber noch mit weiteren besonderen Features auf. Beispielsweise mit überdurchschnittlich großen Türen mit Echtglas-Sicherheitsscheiben, die nicht eintrüben. Der Bediener hat den Arbeitsraum zu jeder Zeit bestens im Blick. Die Beladehöhe, Fußboden bis Oberkante Maschinentisch, beträgt gerade einmal 800 mm. „Ein Merkmal, das vielen Maschinenbetreibern wichtig ist“, so der Sales Manager. „Denn damit ist das Werkstück für den Bediener sehr gut zugänglich, ohne über Hindernisse steigen zu müssen.“ Die Haube kann weit zurückgefahren werden, so dass sich schwere Werkstücke von oben per Kran auf dem Bearbeitungstisch abstellen lassen. Auch das ist eine wertvolle Erleichterung beim Werkstück-Handling.
Die BW220 in 2-Spindliger Ausführung ist das Ergebnis einer Kooperation zwischen TBT und dem Maschinenhersteller BCM in Barzanò, Italien. Dort wird das Tiefbohr-Fräszentrum im Auftrag von TBT gebaut. Das Dettinger Unternehmen ist Ansprechpartner und übernimmt auch den Service und die Gewährleistung in vollem Umfang.
Übersicht über die wichtigsten technischen Daten der BW220:
X-Achse1200 mm (1600 mm)
Y-Achse1000 mm
Z-Achse450 mm
Bohrtiefe1200 mm
Schwenkung± 20°
Aufspanntische1000 x 1200 mm, 6t,(1100 x 1200 mm, 6t)
Leistung Frässpindel7 kW (10 kW; 14 kW)
Bohrdurchmesserbereich3 – 25 mm (5 – 30 mm)
