Präzises Monitoring der Bandkanten-Kontur in Echtzeit
Lasergestützte Online-Inspektion der Bandkante macht kleinste Konturabweichungen sichtbar.
(IINews) - Das neue ConScan® System der hpl-Neugnadenfelder Maschinenfabrik visualisiert die Ausprägung der Kantenkontur von Schmalband und ermöglicht es so, bei kleinsten Abweichungen von der Soll-Kontur sofort in den Produktionsprozess einzugreifen.
Bei der Bearbeitung der Kanten von Schmalband, zum Beispiel nach dem Längsteilen, spielt die Ausprägung der Kanten für viele Anwendungen eine entscheidende Rolle. Zum einen sollen keine Schneidgrate entstehen. Zum anderen müssen für spezielle Anwendungen vorgegebene Radien und die Lage ihrer Scheitelpunkte exakt eingehalten werden.
Erfahrene Bediener erkennen bei der Bearbeitung der Kanten am Fluss der Späne, ob die Kontur die Spezifikationen in etwa erfüllt. Dabei ist der subjektive Einfluss jedoch sehr hoch. Deutlich objektiver kann die Kante bewertet werden, wenn am Ende des Coils ein Probestück geschnitten wird, das zum Beispiel in einem Durchlichtmikroskop geprüft wird. Diese Methode ist sehr genau, hat aber den Nachteil, dass erst geprüft wird, wenn der gesamte Ring bereits bearbeitet ist.
Da die Anforderungen an die exakte Ausprägung der Bandkonturen beständig steigen, trugen mehrere Kunden die Frage nach einer präzisen Online-Konturmessung an hpl-Neugnadenfelder heran. Dies hat zur Entwicklung von ConScan® geführt, einem lasergestützten System zur Visualisierung der Kantenkontur.
Es stellt die Kontur aller Bandkanten grafisch auf einem Monitor in Echtzeit dar. Das System visualisiert typische Defekte - zum Beispiel Grate, Kantenausbrüche oder verschobene Radien oder Kanten. Tests zeigen, dass selbst kleinste Abweichungen, zum Beispiel minimale Ausbrüche an der Bandkante, detailgetreu und übersichtlich wiedergegeben werden.
So können Korrekturen der Spanabnahme während der laufenden Produktion erfolgen: Die Ausbringung hochwertiger Bänder steigt, Produktionsausfälle werden vermieden.
Das System stellt Abweichungen von der Soll-Kontur ab etwa einem Hundertstel-Millimeter dar. In einer weiteren Entwicklungsstufe sollen die Abweichungen vermessen und die Messwerte unmittelbar in die Regelung der Messerpositionen eingebunden werden.

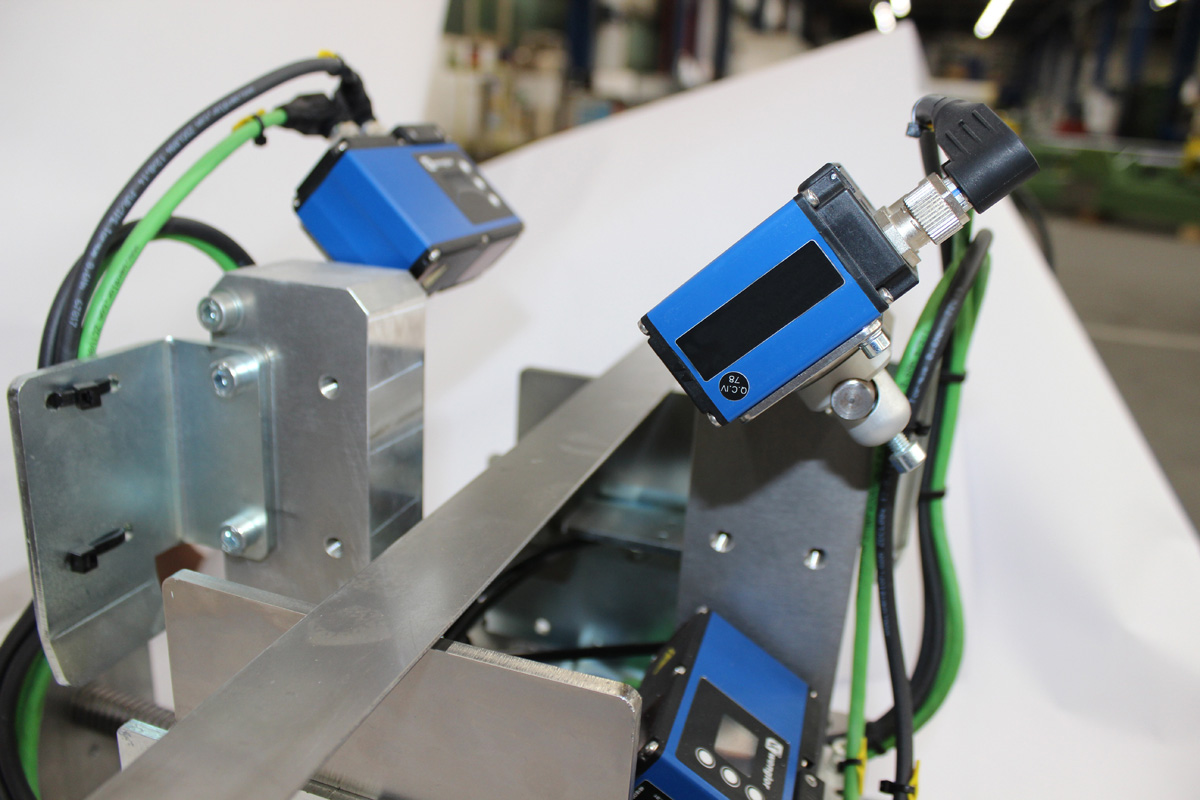

ConScan® arbeitet pro Bandseite mit jeweils zwei Laser-Sensoren. Sie projizieren Linien auf die Kante, die von schräg angeordneten Kameras erfasst werden. Ihre Auflösung liegt bei wenigen µm. Aus dem Verlauf der Linien errechnet eine Software die Kontur der Kante und stellt sie auf einem Monitor dar.
hpl-Neugnadenfelder hat ConScan® für Bänder von 2 bis 200 mm Breite und von 0,3 bis 4 mm Dicke entwickelt, die zum Beispiel vorher in Längsteilanlagen geschnitten wurden. Da das System in Laufrichtung des Bandes nur etwa 300 mm lang ist, kann es auch nachträglich in vorhandene Linien zur Bandkantenbearbeitung integriert werden.
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Über hpl
Die hpl-Neugnadenfelder Maschinenfabrik GmbH ist spezialisiert auf die Projektierung, Konstruktion und Herstellung von Systemen für die Be- und Verarbeitung sowie das Handling von Bändern aus Stahl, Edelstahl, beschichteten Metallen oder Sonderwerkstoffen.
Die Produktpalette umfasst:
-Bandanlagen
-Walzwerkstechnik
-Bandkantenbearbeitungsanlagen
-Coil-Verpackungsanlagen
-Quer- und Längsteilanlagen
-Sondermaschinenbau
Mit jahrzehntelanger fundierter Erfahrung sowie einem umfassenden Wissen über die Wertschöpfungskette in der bandbearbeitenden Industrie setzt das Unternehmen die Wünsche seiner Kunden individuell um. Der Schwerpunkt liegt dabei auf der Entwicklung von universell einsetzbaren Komponenten, die individuell an die technischen Vorgaben und die räumlichen Gegebenheiten der Kunden angepasst werden.
Im Werk in der Grafschaft Bentheim konstruieren und fertigen 50 Mitarbeiter die Anlagen; mit ihren Vertretungen in den führenden Industrienationen ist hpl weltweit präsent.
Das im Jahr 1979 gegründete Unternehmen ist ein Mitglied der Neuenhauser Unternehmensgruppe - einem Familienunternehmen mit mehr als 2.800 Mitarbeitern.
