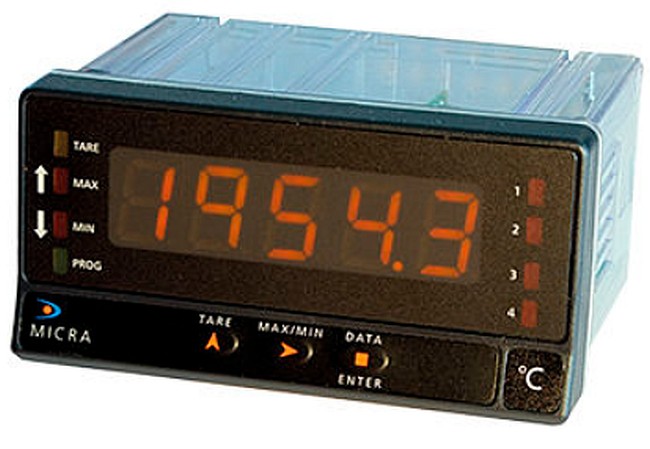

DIGITAL PANEL METERS DITEL Serie KOSMOS Modelle MICRA-E mit Tricolor Multifunction Display 14 mm Universal-Messgerät mit Multifunktionseingang für elektrischen Variablen (TRMS), AC Voltmeter, AC Ampèremeter, DC Voltmeter, DC Ampèremeter. 96 x 48 x 60 mm 1/8 DIN.

(IINews) - Das Modell MICRA-E ist ein TRMS-Messgerät (englisch: Abkürzung für „True Root Mean Square“), Effektivwertmessung (True-RMS), welches neben der tatsächlichen AC-Kurvenform auch eventuell vorhandene DC-Anteile mit einbezieht. Das TRMS-Messgerät verfügt über einen Multifunktionseingang für Gleichspannung VDC, Wechselspannung VAC, Gleichstrom ADC und Wechselstrom AAC. Wahlweise stehen die Messbereiche als Voltmeter 600 V/200 V/20 V/2 V AC/DC und als Ampèremeter 5 A/1 A/0,2 A AC/DC sowie als DC Ampèremeter über Shunt 50/60/100 mV zur Verfügung. MICRA-E kann durch den Anwender in der jeweiligen Applikation auf eine beliebige technische Einheit skaliert werden. Das Gerät ist skalierbar im Teach-In-Verfahren oder durch Eingabe der Sensordaten (Kalibrierung nach Sensorprotokoll). Für Standardmessgrössen ist ein Beschriftungs-Set für die entsprechenden physikalischen Grössen im Lieferumfang enthalten, die Messwertzeichen lassen sich problemlos auswechseln. Die Mikroprozessortechnik ermöglicht eine Parametrierung ohne hochgenaue, externe Kalibrierquellen. Auch eine Änderung der Parametrierung im laufenden Betrieb ist damit unproblematisch. Das Gerät ist vollständig über die frontseitige Tastatur oder PC (Freeware) konfigurierbar. Zum Schutz der Programmierung kann MICRA-E auf unterschiedlichen Sicherheits-Levels über Passwortschutz gesperrt werden.

Das Modell MICRA-E ist über Fronttastatur oder Fernsteuerung bedienbar. Es bietet dem Anwender einen breiten Funktionsumfang (12 programmierbare Logische Funktionen), ansteuerbar über 3 optoisolierte digitale Steuereingänge am rückwärtigen Anschluss CN3 (PIN 1, PIN 2, PIN 3, und PIN 4). Jede der 12 Funktionen kann einem PIN frei zugeordnet werden. Über diese Funktionseingänge kann der Anwender das Gerät auf einfache Weise fernbedienen und selbstverständlich genauso einfach in eine übergeordnete Steuerung einbinden.

Zusätzliche Signalanpassungen über programmierbare Filterfunktionen (10 Levels) sind problemlos möglich. MICRA-E verfügt über „Digit Color Selection“, womit sich die jeweilige Displayfarbe GRÜN ROT GELB in 2 Helligkeitsstufen für Messung, Programmierung und Alarm im Vorfeld bestimmen lässt. Das TRICOLOR-Display ermöglicht die Anzeige des Messstatus Displayfarbe GUT SCHLECHT MITTEL oder unterscheidet die Art der Messung nach Farbe.

Das Modell MICRA-E kann jeweils mit folgenden Optionen ausgestattet werden; 2 Relais, 4 Relais, 4 NPN, 4 PNP, Schnittstelle RS232C, Schnittstelle RS485, Analogausgang 0-10 V, Analogausgang 4-20 mA.

Weshalb ein TRMS-Messgerät
Nennspannungen von Versorgungsnetzen werden immer als Effektivwert (230 V) angegeben. Der Effektivwert RMS (englisch: Abkürzung für „Root Mean Square“) beschreibt jenen Wert, der bei der äquivalenten Gleichgrösse (Gleichstrom, Gleichspannung) an einem ohmschen Widerstand dieselbe Leistung umsetzt. Zum Unterschied von RMS-Messgeräten, die den tatsächlichen Effektivwert anzeigen, zeigen günstige AVG-Messgeräte (englisch: Abkürzung für „Average“) einen Gleichrichtwert mit einem fixen Faktor multipliziert an. Bei reiner Sinuskurvenform des Signals (Spannung oder Strom) sind die Messwerte beider Geräte (AVG und RMS) identisch. Sobald die Kurvenform vom Sinus abweicht, verursacht durch nichtlineare Lasten wie Schaltnetzteile, Dimmer, Umrichter oder Energiesparlampen ist nur der Messwert des RMS-Messgeräts verlässlich. Gleichrichtwerte können Messfehler von 50 % und mehr verursachen. Daher empfiehlt es sich heutzutage, nicht mehr ein AVG- sondern ein RMS-Messgerät zu verwenden, welches die tatsächliche Kurvenform berücksichtigt. Idealerweise wird sogar ein TRMS-Messgerät (englisch: Abkürzung für „True Root Mean Square“) verwendet, welches neben der tatsächlichen AC-Kurvenform auch eventuell vorhandene DC-Anteile mit einbezieht. Das Modell MICRA-E ist ein TRMS-Messgerät (englisch: Abkürzung für „True Root Mean Square“), Effektivwertmessung (True-RMS), welches neben der tatsächlichen AC-Kurvenform auch eventuell vorhandene DC-Anteile mit einbezieht.

Fazit: Ob Stromzangen, Multimeter oder andere Messgeräte, es ist auf die technischen Daten und und auf die zu messenden Signalformen zu achten!

Charakteristische Merkmale
• Digital Panel Meter mit Multifunktionseingang für Effektivwertmessung (True-RMS), Strom und Spannung
• AC Voltmeter, AC Ampèremeter, DC Voltmeter, DC Ampèremeter
• Eingang 600 VDC / Auflösung 0,1 V / Eingangswiderstand 1 MOhm
• Eingang 200 VDC / Auflösung 10 mV / Eingangswiderstand 1 MOhm
• Eingang 20 VDC / Auflösung 1 mV / Eingangswiderstand 1 MOhm
• Eingang 2 VDC / Auflösung 0,1 mV / Eingangswiderstand 100 kOhm
• Eingang 600 VAC / Auflösung 0,1 V / Eingangswiderstand 850 kOhm
• Eingang 200 VAC / Auflösung 10 mV / Eingangswiderstand 850 kOhm
• Eingang 20 VAC / Auflösung 1 mV / Eingangswiderstand 850 kOhm
• Eingang 2 VAC / Auflösung 0,1 mV / Eingangswiderstand 75 kOhm
• Eingang 5 ADC / Auflösung 1 mA / Eingangswiderstand 0.014 Ohm
• Eingang 1 ADC / Auflösung 1 mA / Eingangswiderstand 0.014 Ohm
• Eingang 0.2 ADC / Auflösung 0,01 mA / Eingangswiderstand 0.75 Ohm
• Eingang Shunt 100 mV / Auflösung 0 µV / Eingangswiderstand (DC) 1.8 MOhm, (AC) 1.5 MOhm
• Eingang Shunt 60 mV / Auflösung 10 µV / Eingangswiderstand (DC) 1.8 MOhm, (AC) 1.5 MOhm
• Eingang Shunt 50 mV / Auflösung 10 µV / Eingangswiderstand (DC) 1.8 MOhm, (AC) 1.5 MOhm
• Programmierbarer Offset ±9.9°C / ±99°C für Temperatrumessungen
• Funktionen TARA, MIN, MAX, RESET, HOLD
• 3 Digitale Steuereingänge (optoisoliert) für insgesamt 12 programmierbare logische Funktionen
• 10-Segment-Linearisierung
• Programmierbare Filterfunktionen (10 Levels)
• Auflösung A/D ±15 bit, Sigma-Delta (±32''000 Punkte)
• Messrate 20/s
• Display -19''999 / 19''999
• Messgenauigkeit Gleichspannung 0,05%
• Messgenauigkeit Wechselspannung 0,3%
• Messgenauigkeit Gleichstrom 0,1%
• Messgenauigkeit Wechselstrom 0,3%
• Skalierbar im Teach-In-Verfahren oder durch Eingabe der Sensordaten (Kalibrierung nach Sensorprotokoll)
• Digit Color Selection, programmierbares Farbdisplay (rot/grün/amber) für Messung, Programmierung und Alarm
• 2 Helligkeitsstufen für das Farbdisplay
• Zugriffsschutz über Passwort
• Kommunikationsprotokoll ASCII, ISO1745, MODBUS-RTU
• Ausgangsoptionen 2RE (2 Relays), 4RE (4 Relays), 4OP (4 NPN), 4OPP (4 PNP), NMA (4-20 mA), NMV (0-10 V), RS2 (RS232C), RS4 (RS485), ETH (Ethernet)
