MTS Messtechnik Schaffhausen GmbH: MICRA-D – Tricolor Multifunction Display

DIGITAL PANEL METERS DITEL Serie KOSMOS Modelle MICRA-D mit Tricolor Multifunction Display 14 mm Universal-Messgerät mit Multifunktionseingang für Frequenz und Impulszahlen, Drehzahl (Tachometer RPM), Geschwindigkeit (Tachometer RATE), Zähler (COUNTER) Summenzähler (TOTALIZER), Chronometer (TIMER), Zähler (COUNTER) und Chronometer (TIMER) mit EEPROM-Speicher. 96 x 48 x 60 mm 1/8 DIN.

(IINews) - Das Modell MICRA-D verfügt über 2 programmierbare Multifunktionseingänge, welche durch den Anwender für den Anschluss verschiedener Sensoren auf einfache Weise konfiguriert werden können. Konzipiert für Frequenz und Impulszahl für die Anwendungen Drehzahl (Tachometer RPM), Geschwindigkeit (Tachometer RATE), Zähler (COUNTER mit MEMORY), Summenzähler (TOTALIZER) und Chronometer (TIMER mit MEMORY). MICRA-D kann durch den Anwender in der jeweiligen Applikation auf eine beliebige technische Einheit skaliert werden. Max. Frequenz 20 kHz, Min. Frequenz 0,01 Hz. Das Gerät ist frei skalierbar. Für Standardmessgrössen ist ein Beschriftungs-Set für die entsprechenden physikalischen Grössen im Lieferumfang enthalten, die Messwertzeichen lassen sich problemlos auswechseln. Die Mikroprozessortechnik ermöglicht eine Parametrierung ohne hochgenaue, externe Kalibrierquellen. Auch eine Änderung der Parametrierung im laufenden Betrieb ist damit unproblematisch. Das Gerät ist vollständig über die frontseitige Tastatur oder PC (Freeware) konfigurierbar. Zum Schutz der Programmierung kann MICRA-D auf unterschiedlichen Sicherheits-Levels über Passwortschutz gesperrt werden. Das Gerät liefert die notwendige Sensorspeisespannung von 8/24 VDC (at) 30 mA, 18 VDC (unstabilisiert) (at) 100 mA.

Das Modell MICRA-D ist über Fronttastatur oder Fernsteuerung bedienbar. Es bietet dem Anwender einen breiten Funktionsumfang (12 programmierbare Logische Funktionen), ansteuerbar über 3 optoisolierte digitale Steuereingänge am rückwärtigen Anschluss CN3 (PIN 1, PIN 2, PIN 3, und PIN 4). Jede der 12 Funktionen kann einem PIN frei zugeordnet werden. Über diese Funktionseingänge kann der Anwender das Gerät auf einfache Weise fernbedienen und selbstverständlich genauso einfach in eine übergeordnete Steuerung einbinden.

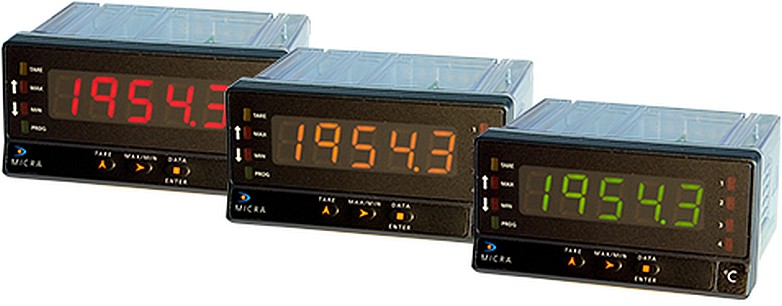

MICRA-D verfügt über „Digit Color Selection“, womit sich die jeweilige Displayfarbe GRÜN ROT GELB in 2 Helligkeitsstufen für Messung, Programmierung und Alarm im Vorfeld bestimmen lässt. Das TRICOLOR-Display ermöglicht die Anzeige des Messstatus Displayfarbe GUT SCHLECHT MITTEL oder unterscheidet die Art der Messung nach Farbe.

Das Modell MICRA-D kann jeweils mit folgenden Optionen ausgestattet werden; 2 Relais, 4 Relais, 4 NPN, 4 PNP, Schnittstelle RS232C, Schnittstelle RS485, Analogausgang 0-10 V, Analogausgang 4-20 mA. Diese Optionen sind auch jederzeit durch den Anwender nachrüstbar. Weitere Details entnehmen Sie bitte dem detaillierten Datenblatt (PDF), oder rufen Sie uns einfach an.

• MICRA-D mit Universal-Netzteil 85–265 VAC 50/60 Hz und 100-300VDC
• MICRA-D6 mit Universal-Netzteil 21-53 VAC 50/60Hz und 10-70VDC

Charakteristische Merkmale
• Verarbeitung von Frequenz Max. Frequenz 20 kHz, Min. Frequenz 0,01 Hz.
• Speisung 8/24 VDC (at) 30 mA (über Tastatur programmierbar)
• Eingang Impuls-Sensoren
• Eingang NAMUR-Sensoren
• Eingang Sensoren mit NPN- bzw. PNP- Ausgang
• Eingang TTL/24V Encoder,
• Eingang Freier Kontakt, Magnetic Pickup
• Eingang Hochspannung10 bis 300 VAC
• Frequenz / Drehzahl (Tachometer RPM)
• Geschwindigkeit (Tachometer RATE)
• Zähler Vor, Vor/ Rückwärts, Quadratur (COUNTER)
• Summenzähler (TOTALIZER)
• Zeitzähler (CHRONOMETER)
• Zähler (COUNTER)
• Funktionen OFFSET, MIN, MAX, RESET, HOLD
• 3 Digitale Steuereingänge (optoisoliert) für insgesamt 13 programmierbare logische Funktionen
• Programmierbare Filterfunktionen (10 Hz / 20 Hz)
• Auflösung A/D ±15 bit, Sigma-Delta (±32''000 Punkte)
• Messrate 20/s
• Display -99''999 / 99''999
• Messgenauigkeit Frequenz/Tachometer 0,005% , Chronometer 0,01%
• Skalierbar im Teach-In-Verfahren oder durch Eingabe der Sensordaten (Kalibrierung nach Sensorprotokoll)
• Digit Color Selection, programmierbares Farbdisplay (rot/grün/amber) für Messung, Programmierung und Alarm
• 2 Helligkeitsstufen für das Farbdisplay
• Zugriffsschutz über Passwort
• Kommunikationsprotokoll ASCII, ISO1745, MODBUS-RTU
• Ausgangsoptionen 2RE (2 Relays), 4RE (4 Relays), 4OP (4 NPN), 4OPP (4 PNP), NMA (4-20 mA), NMV (0-10 V), RS2 (RS232C), RS4 (RS485), ETH (Ethernet
