MTS Messtechnik Schaffhausen GmbH: MICRA-M – Tricolor Multifunction Display

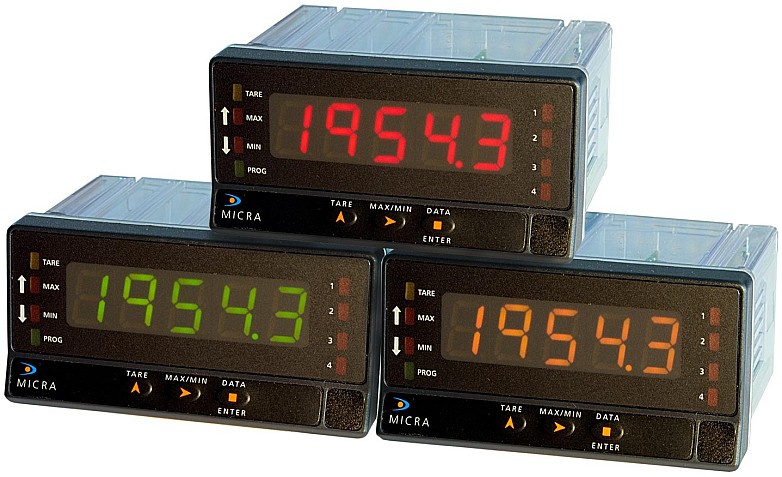

DIGITAL PANEL METERS DITEL Serie KOSMOS Modelle MICRA-M mit Tricolor Multifunction Display 14 mm Universal-Messgerät mit Multifunktionseingang für Prozesssignale (mA, V), Temperaturfühler (Sensor Pt100, Thermoelemente J, K, T), Wägezellen, Drehmomentsensoren, Kraftsensoren, Dehnungsaufnehmer usw. (mV/V, mV). 96 x 48 x 60 mm 1/8 DIN.

(IINews) - Das Modell MICRA-M verfügt über einen Multifunktionseingang, welcher durch den Anwender für den Anschluss verschiedener Sensoren auf einfache Weise konfiguriert werden kann. Das Gerät unterstützt Thermoelemente Typ J/K/T/N, Widerstandsthermometer Pt100, Prozesssignale (±10 V, ±20 mA), Weggeber und Potentiometer (200 Ohm min. 100 kOhm max.), Wäge-, Kraft-, Druck- oder Drehmomentsensoren auf DMS-Basis (mV/V, mV). MICRA-M kann durch den Anwender in der jeweiligen Applikation auf eine beliebige technische Einheit skaliert werden. Das Gerät ist skalierbar im Teach-In-Verfahren oder durch Eingabe der Sensordaten (Kalibrierung nach Sensorprotokoll). Für Standardmessgrössen ist ein Beschriftungs-Set für die entsprechenden physikalischen Grössen im Lieferumfang enthalten, die Messwertzeichen lassen sich problemlos auswechseln. Die Mikroprozessortechnik ermöglicht eine Parametrierung ohne hochgenaue, externe Kalibrierquellen. Auch eine Änderung der Parametrierung im laufenden Betrieb ist damit unproblematisch. Das Gerät ist vollständig über die frontseitige Tastatur oder PC (Freeware) konfigurierbar. Zum Schutz der Programmierung kann MICRA-M auf unterschiedlichen Sicherheits-Levels über Passwortschutz gesperrt werden. Das Gerät liefert die notwendige Sensorspeisespannung von 24 V (at) 60 mA, 10/ 5 V (at) 60 mA.

Das Modell MICRA-M ist über Fronttastatur oder Fernsteuerung bedienbar. Es bietet dem Anwender einen breiten Funktionsumfang (12 programmierbare Logische Funktionen), ansteuerbar über 3 optoisolierte digitale Steuereingänge am rückwärtigen Anschluss CN3 (PIN 1, PIN 2, PIN 3, und PIN 4). Jede der 12 Funktionen kann einem PIN frei zugeordnet werden. Über diese Funktionseingänge kann der Anwender das Gerät auf einfache Weise fernbedienen und selbstverständlich genauso einfach in eine übergeordnete Steuerung einbinden.

Mit einer integrierten 10-Segment-Linearisierung können unlineare Eingangssignale korrigiert werden. Zusätzliche Signalanpassungen über programmierbare Filterfunktionen (10 Levels) sind problemlos möglich. MICRA-M verfügt über „Digit Color Selection“, womit sich die jeweilige Displayfarbe GRÜN ROT GELB in 2 Helligkeitsstufen für Messung, Programmierung und Alarm im Vorfeld bestimmen lässt. Das TRICOLOR-Display ermöglicht die Anzeige des Messstatus Displayfarbe GUT SCHLECHT MITTEL oder unterscheidet die Art der Messung nach Farbe.

Das Modell MICRA-M kann jeweils mit folgenden Optionen ausgestattet werden; 2 Relais, 4 Relais, 4 NPN, 4 PNP, Schnittstelle RS232C, Schnittstelle RS485, Analogausgang 0-10 V, Analogausgang 4-20 mA. Diese Optionen sind auch jederzeit durch den Anwender nachrüstbar. Weitere Details entnehmen Sie bitte dem detaillierten Datenblatt (PDF), oder rufen Sie uns einfach an.

• MICRA-M mit Universal-Netzteil 85–265 VAC 50/60 Hz und 100-300VDC
• MICRA-M6 mit Universal-Netzteil 21-53 VAC 50/60Hz und 10-70VDC


Beschreibung
Durch modernste Mikroprozessortechnik konnten viele praxisnahe Sonderfunktionen realisiert werden. Obligatorisch ist die menügeführte Einstellung der Geräte. Sie ist durch selbstredende Kürzel derart einfach gehalten, dass auch der ungeübte Anwender schon bald ohne Bedienungsanleitung auskommen wird. Zunächst wird der Typ des Eingangssignals bzw. Sensors festgelegt. Anschliessend wird das Kalibrierverfahren ausgesucht. Hier kann der Anwender zwischen Teach-In oder Kalibrierung nach Sensorprotokoll oder einem Mix von beiden entscheiden.

Eine anwendungsorientierte Linearisierung von bis zu 10 Messpunkten ermöglicht eine exakte Ablage der jeweiligen Sensorkennlinie. Eine interne AD-Wandlung von 20 Messwerten/s mit einer anschliessenden Mittelwertbildung garantiert stabile und hochpräzise Messungen. Der Dezimalpunkt kann an eine beliebige Stelle gesetzt werden. Die in den technischen Daten aufgeführten Speisespannungen, abhängig von der eingestellten Sensorart, können frei gewählt werden. Eine vollständige Potentialtrennung des Messkanals verhindert Messwertverfälschungen durch Masseschleifen.


Charakteristische Merkmale
• Digital Panel Meter mit Multifunktionseingang für Strom-, Spannung-, Widerstands-, Temperatur oder
Potentiometersignale
• Eingang DMS-Sensoren ±15 mV/±30 mV/±150 mV
• Eingang Widerstand 200 Ohm bis 100 kOhm
• Eingang Prozesssignale ±10 V/±20 mA
• Eingang Temperatur Thermoelemente Typ J/K/T/N
• Eingang Temperatur Widerstandsthermometer Pt100 3-Leiterschaltung
• Programmierbarer Offset ±9.9°C / ±99°C für Temperatrumessungen
• Funktionen TARA, MIN, MAX, RESET, HOLD
• Transmitterspeisung/Sensorversorgung 24 V (at) 60 mA, 10/ 5 V (at) 60 mA
• 3 Digitale Steuereingänge (optoisoliert) für insgesamt 12 programmierbare logische Funktionen
• 10-Segment-Linearisierung
• Programmierbare Filterfunktionen (10 Levels)
• Auflösung A/D ±15 bit, Sigma-Delta (±32''000 Punkte)
• Messrate 20/s
• Display -19999/ 39999, 5 digits TRICOLOR Multifunction Display 14 mm
• Messgenauigkeit 0,1%
• Skalierbar im Teach-In-Verfahren oder durch Eingabe der Sensordaten (Kalibrierung nach Sensorprotokoll)
• Digit Color Selection, programmierbares Farbdisplay (rot/grün/amber) für Messung, Programmierung und Alarm
• 2 Helligkeitsstufen für das Farbdisplay
• Zugriffsschutz über Passwort
• Kommunikationsprotokoll ASCII, ISO1745, MODBUS-RTU
• Ausgangsoptionen 2RE (2 Relays), 4RE (4 Relays), 4OP (4 NPN), 4OPP (4 PNP), NMA (4-20 mA), NMV (0-10 V), RS2 (RS232C), RS4 (RS485), ETH (Ethernet)
• Abmessungen Format 1/8 DIN 96 x 48 x 60 mm
• Schutzart der Frontplatte IP65 (Innenanwendung)
• MICRA-M Universal-Netzteil 85–265 VAC 50/60 Hz und 100-300VDC
• MICRA-M6 Universal-Netzteil 21-53 VAC 50/60Hz und 10-70VDC
• Elektrischer Anschluss Klemm-Steckverbinder
• Zubehör DIN-Schienen-Montagekit ACK100
• Beschriftungs-Set für die entsprechenden physikalischen Grössen im Lieferumfang enthalten
• 5 Jahre Produktgarantie
