Neue Serie elektronischer Steckverbinder von KYOCERA bietet weltweit höchste Verbindungstoleranz und ist bis +125°C einsetzbar
Die widerstandsfähigen und zuverlässigen Board-to-Board-Steckverbinder sind für neue Anwendungsbereiche in der Automobil-Elektronik konzipiert

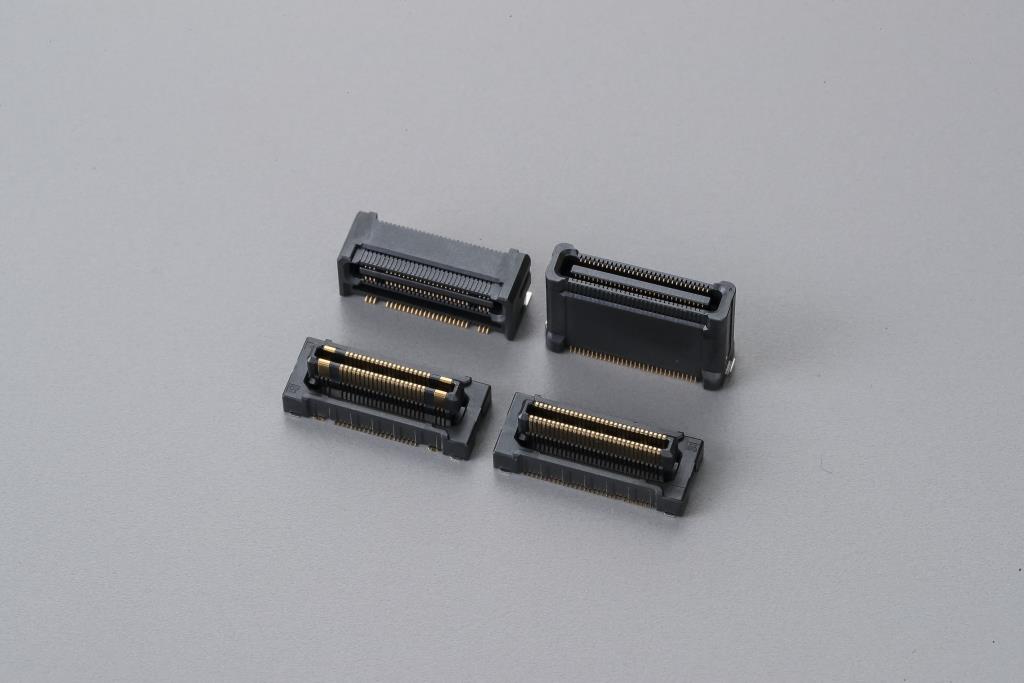

(IINews) - Kyocera kündigte vor Kurzem seine neuen Board-to-Board-Steckverbinder der Serie 5656 an. Die Steckverbinder verfügen über einen Kontaktabstand von 0,5 mm und einen patentierten Toleranzausgleich, der die weltweit höchste Verbindungstoleranz(1) sowie eine Hitzebeständigkeit bis zu +125°C garantiert. Mit seinen neuen Steckverbindern, die beispielsweise in Navigations- und Infotainmentsystemen oder Millimeterwellen-Radarsystemen eingesetzt werden können, unterstützt Kyocera Automobilhersteller auf der ganzen Welt.
Produktname: 5656 Series Board-to-Board connector
Einsatzgebiete: Auto-, Industrie- und Unterhaltungs-/Haushalts-Elektronik
Umsatzziel: 200.000 Stück im ersten Jahr nach Einführung
Entwicklungshintergrund
Die neuesten automobile Infotainment- und Assistenzsysteme benötigen Steckverbinder, die zwei wichtige Anforderungen erfüllen:
Zum einen müssen sie bei hohen Temperaturen zuverlässig funktionieren. Zum anderen müssen sie stabile Kontakte bei Vibrationen und Erschütterungen gewährleisten. Kyoceras neue Board-to-Board-Steckverbinder mit einem Kontaktabstand von nur 0,5 mm wurden gezielt für diese Anforderungen entwickelt: Sie sind resistent gegen Hitze bis +125°C und verfügen über eine patentierte Toleranzausgleichsmechanik, die eine Verbindungstoleranz von 1,0 mm (Verbindungstoleranz zu Kontaktabstand: 200 %) sowohl in X- als auch in Y-Richtung garantieren. Dieser Wert ist 2,2 mal höher als bei Standard-Steckverbindern.
Diese geringe Toleranz gewährleistet zuverlässige Verbindungen, da diese Steckverbinder bereits bei der Montage einen größeren Positionsversatz bzw. Schlupf der zu verbindenden Komponenten ausgleichen können und im Betrieb über eine höhere Unempfindlichkeit gegen Vibrationen und Erschütterungen verfügen.
Kyocera wird sein Angebot an Steckverbindern für Automobil-Elektronik weiter ausbauen und dabei verbesserte Funktionen und Eigenschaften anbieten.
Produktmerkmale
1. Toleranzausgleich für weltweit höchste Verbindungstoleranz
Kyoceras patentierter Toleranzausgleich gewährleistet sichere Verbindungen im gesteckten Zustand selbst dann, wenn es zu Bewegungen bis zu 1.0 mm (Verbindungstoleranz zu Kontaktabstand: 200 %) gleichermaßen in X- wie auch Y-Richtung kommt.
2. Widerstandsfähigkeit gegen Temperaturen bis zu +125°C
Kyoceras neue Steckverbinder der Serie 5656 sind in einem Betriebstemperaturbereich von -40°C bis +125°C einsetzbar. Dies macht sie zur perfekten Lösung für den Einsatz in Auto-Navigationssystemen, Infotainmentsystemen und Millimeterwellen-Radarsystemen.
3. Varianten für rechtwinklige oder gerade Montage erhöhen Flexibilität beim Elektronik-Design
Die Steckverbinder der Serie 5656 sind in zwei Varianten erhältlich: Einer geraden Ausführung, die im rechten Winkel zur Platine angebracht wird und somit den Einschub des Kontaktsteckers in vertikaler Richtung ermöglicht, sowie einer rechtwinkligen Ausführung, die parallel zur Platine angebracht wird, um den Einschub des Kontaktsteckers in horizontaler Richtung zu ermöglichen.
4. Erhältlich mit Kontakten für höhere Stromstärken zur Spannungsversorgung
Das Sortiment umfasst weitere Varianten: Die Ausführung mit Kontakten für Spannungsversorgung ist für die Übertragung höherer Stromstärken wie etwa für den Anschluss an Netz- beziehungsweise Batteriestrom ausgelegt. Auch Kombinationen mit Pins für Signal- und Stromversorgung sind erhältlich.
5. Zuverlässig und langlebig auch bei Verunreinigung
Die spezielle Formgebung der Kontakte schiebt Verunreinigungen aus dem Kontaktbereich und gewährleistet so zuverlässige Verbindungen.
6. Struktur unterstützt visuelle Kontrolle nach der Montage
Die Struktur der Steckverbinder unterstützt die visuelle Prüfung der Verbindung von Platinen entweder durch Draufsicht oder den Einsatz eines optischen Prüfgeräts und erhöht dadurch die Effizienz im Produktionsprozess.
Anzahl Kontakte: 40 bis 80
Kontaktabstand: 0,5 mm
Toleranzausgleich: 1,0 mm
Verbindungstoleranz zu Kontaktabstand: 200 %
Höhe im gesteckten Zustand: 17,0 mm (bei paralleler Platinen-Anordnung)
*künftig könnten weitere Varianten folgen
Packungsgröße: 400 oder 500 pro Rolle
Betriebstemperaturbereich: -40 bis +125°C (ohne Kondensation)
Nennstrom: DC 0,5 A/Kontakt
Nennspannung: DC 30 V/c Kontakt
Spannungsfestigkeit: mindestens AC 250 Vrms
Material: Kupferlegierung/hitzebeständiges Harz
RoHS und Halogenfreiheit: erfüllt
(1) Quelle: Markterhebung durch Kyocera in dieser Klasse von Steckverbindern, Stand 30. April 2018
