Graphische Darstellung der Netzliste - WEETECH integriert Stromlaufplände in die Testsysteme
Die CEETIS Programmier- und Prüfsoftware für die Hochspannungstestsysteme von WEETECH stellt die programmierten Stromlaufpläne des Prüflings per Mausklick graphisch dar und vereinfacht die Fehlersuche dadurch erheblich.
(IINews) - Ermöglicht Schnelle Fehlerlokalisierung

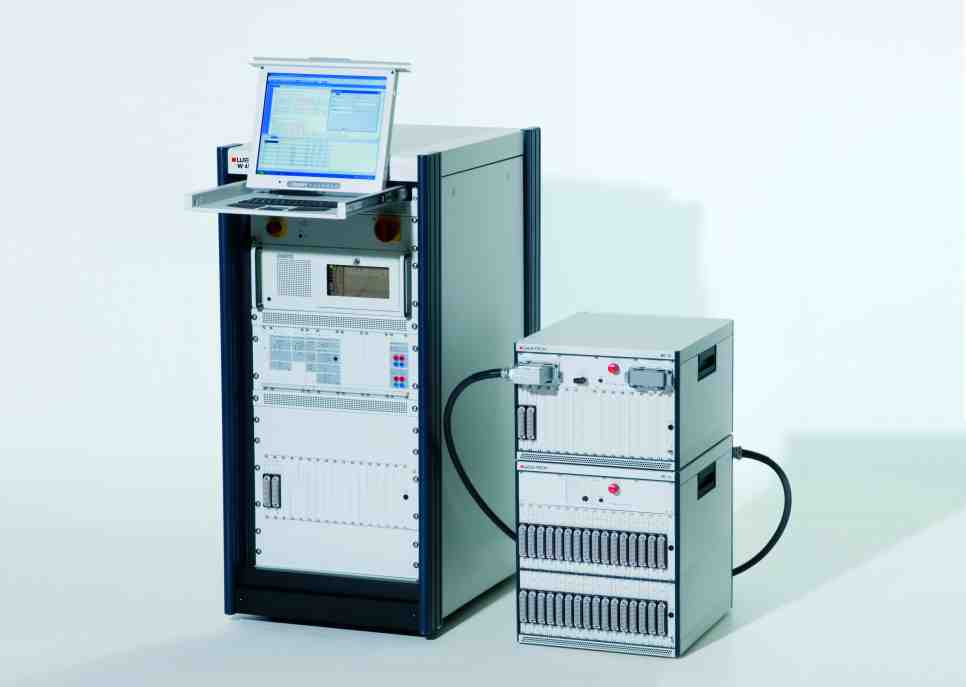

Wertheim. WEETECH hat die CEETIS Prüf- und Programmiersoftware für die Hochspannungstestsysteme um die Option erweitert, die Netzliste graphisch darzustellen. Der Prüfer kann sich nun jederzeit Abbildungen der programmierten Stromlaufpläne seiner Prüflinge anzeigen lassen. Das hilft, Bauteile einfach zu identifizieren und Fehler schnell zu lokalisieren.
Beim Testen von Verdrahtungen oder elektronischen Baugruppen werden die Soll-Verbindungen auf ihre Leitfähigkeit geprüft, Kurzschlüsse ausgeschlossen und die korrekte Bestückung mit elektronischen Bauteilen bestätigt. Dem Prüfer werden dafür Prüfprogramme zur Verfügung gestellt. Dabei hat der Prüfer oft nur auf die für den Test relevanten Daten und Funktionen Zugriff. Den Programmcode, die Stromlaufpläne oder detaillierte Informationen über den Prüfling hat er beim Testen in der Regel nicht zur Hand.
Besteht der Prüfling den elektrischen Test nicht, muss der Fehler anhand der Testergebnisse lokalisiert werden. Stehen hierfür lediglich Informationen in Form von Datensätzen zur Verfügung, kann die Fehlersuche zu einer sehr aufwendigen und zeitintensiven Aufgabe werden.
CEETIS bietet nun die Möglichkeit, die Netzliste in Form eines Stromlaufplans darzustellen. Dazu markiert man beliebige elektronische Elemente in der klassischen, tabellarischen Netzliste, im Prüfprotokoll oder im Quellcode des Prüfprogramms. Per Mausklick oder Tastenkombination lässt sich der entsprechende Teil der programmierten Netzliste graphisch anzeigen. Der Startpunkt ist dabei frei wählbar und die Suche nach individuell benannten Leitungen oder Bauteilen ist möglich. Der Prüfer kann den Fehler im Prüfling anhand der graphischen Darstellung nun einfach und schnell identifizieren.
Zusätzlich besitzt auch die Sonde eine erweiterte Funktionalität: Berührt man ein Bauteil oder eine Verbindung, so wird das entsprechende Teilnetzwerk inklusive Verbindungen und Bauteile angezeigt. Korrekte Soll-Verbindungen werden dabei blau dargestellt, offene Verbindungen gelb und zusätzliche Verbindungen (Kurzschlüsse) rot. Fehler sind somit sofort erkennbar und können schnell im Prüfling entdeckt und behoben werden.
WEETECH gestaltet dadurch die Fehlersuche wesentlich effizienter. Die Wertheimer unterstreichen damit wieder einmal Ihre führende Rolle im Markt der Kabel- und Funktionstester. Sie helfen mit ihren technologischen Innovationen den Kunden, die Qualität der Produkte zuverlässig und wirtschaftlich sicherzustellen.
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Seit mehr als 40 Jahren entwickelt und produziert die WEETECH GmbH Prüf- und Testsysteme für Kabel, Platinen (Backplanes), elektronische Bauteile und Baugruppen. Die enge Zusammenarbeit mit den Kunden bei der Planung, der Programmierung und der Installation der spezifischen Lösungen haben sie über die Jahre hinweg zu einem kompetenten Partner in den Bereichen Kabeltest und Funktionstest werden lassen.
Sie kennen die Anforderungen unserer Kunden genau und sind immer bereit neue Herausforderungen anzunehmen, um so unsere Testsysteme kontinuierlich weiterzuentwickeln. Die Basis dafür bilden die Expertise und Erfahrung der langjährigen Mitarbeiter.
Die Testsysteme sind modular aufgebaut und lassen sich mit erprobten Serien-Komponenten genau nach den Bedürfnissen unserer Kunden konfigurieren. Die jeweils passende Software beherrscht neben der Steuerung des Prüfablaufs modellabhängig von der automatischen Prüfprogrammerstellung und der Anbindung an ERP-Systeme, bis zur Einbindung in anspruchsvolle Datenbanklösungen ein breites Spektrum an zusätzlichen Aufgaben.
WEETECH GmbH
Hafenstraße 1
97877 Wertheim, Deutschland
Tel.: +49 9342 / 875-0
Fax: +49 9342 / 875-175
eMail: sales(at)weetech.de
