COM Express Steckverbinder-System für 10+ Gbit/s-Anwendungen
Colibri®-Steckverbinder von ept

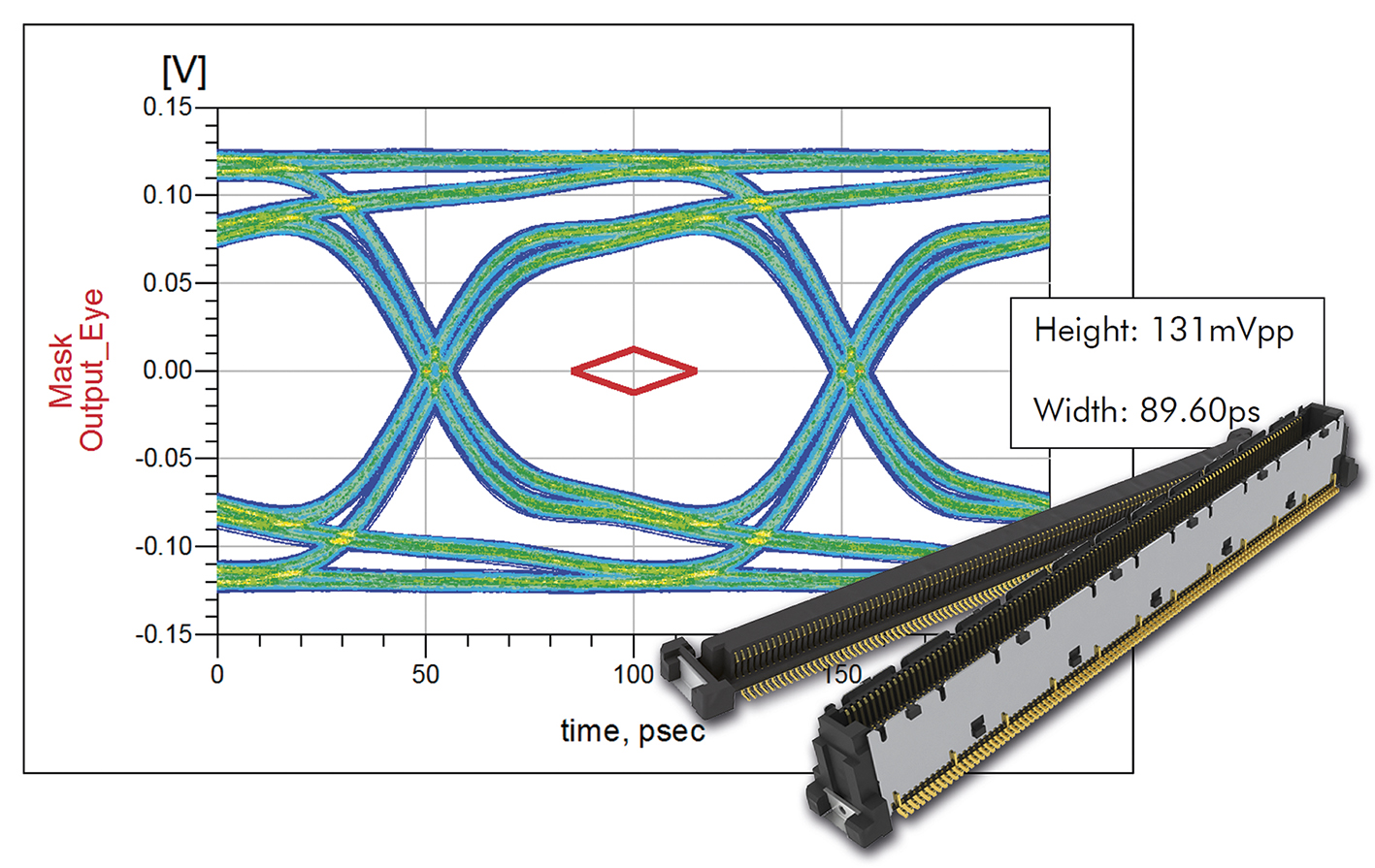

(IINews) - Ihre COM Express-Anwendung benötigt mehr Speed? Die Colibri®-Steckverbinder von ept weisen auch bei 10 Gbit/s eine sehr gute Signalintegrität auf. Damit ist das COM Express-Steckverbindersystem die erste Wahl für Ihre Anwendung bis 10 Gbit/s und mehr. Optimal eignen sie sich z.B. für PCI Express Gen3-Anwendungen mit 8 Gbit/s oder 10 Gbit-Ethernet (10GBase-KR). Für die Simulation eigener Designs sind bei ept S-Parameter auf Anfrage erhältlich.
Die Colibri®-Steckverbinderserie zeichnet sich durch ein besonders robustes Design und flexible Einsetzbarkeit aus. Es sind sowohl 220- als auch 440-polige Versionen für 5 oder 8 mm Leiterplattenabstand erhältlich. Das zweireihige Steckverbinder-System, bestehend aus Plug und Receptacle, hat ein Rastermaß von 0,5 Millimetern und wird per SMT-Technik verarbeitet, also direkt auf Leiterplatten verlötet. Die einzelnen Colibri®-Steckverbinder sind mit 220 Pins bestückt. Bei der 440-poligen Version werden zwei 220-polige Colibri®-Steckverbinder durch einen Bestückrahmen zusammengehalten. Dieser garantiert eine exakte Positionierung der beiden Bestandteile nach COM Express-Vorgaben und wird nach dem Verlöten entfernt.
Weitere Flexibilität bietet ept seinen Kunden dadurch, dass die Colibri®-Produkte mit den gängigen Steckverbindern auf dem Markt kompatibel sind. Dies wird durch Signalintegritätstests des Fraunhofer Instituts belegt, wo die Colibri®-Steckverbinder sowohl im Vergleich als auch in Verbindung mit anderen COM Express-Steckverbindern exzellente Ergebnisse erzielten.
Die Colibri®-Steckverbinder von ept erfüllen alle Anforderungen der Spezifikationen von PICMG COM Express®, SFF-SIG Core Express® und nanoETXexpress. Ausgeliefert werden sie regulär in Tape and Reel-Verpackung, was der vollautomatischen Verarbeitung zugutekommt.
COM Express-Steckverbinder von ept (http://www.ept.de/index.php?Colibri---0-5mm-SMT-de)
Themen in diesem Fachartikel:
com-express
ept
10-gbit-s
colibri
high
speed-steckverbinder
picmg
steckverbinder-f-r-com-express
com-express-connectors
Unternehmensinformation / Kurzprofil:
ept Steckverbinder werden international in anspruchsvollen Anwendungen eingesetzt wie Datenverarbeitung und -kommunikation, Regel- und Messtechnik, Medizintechnik, Automobilbau und Transportwesen, Militärtechnik sowie Luft- und Raumfahrt. Die Kernkompetenz von ept liegt in der Entwicklung und Herstellung von Steckverbindern in Einpress- und Löttechnik, sowie von Verarbeitungsmaschinen und Werkzeugen für die Einpresstechnik. Auf der Basis innovativer Produktideen und erstklassiger Fertigungstechnik bietet ept Ihnen im Bereich Steckverbinder und Verarbeitungstechnologie umfangreiche Komplettlösungen aus einer Hand.
ept GmbH
Irina Nowomiejski
Bergwerkstraße 50
86971 Peiting
irina.nowomiejski(at)ept.de
08861-25010
http://www.ept.de
