Rohrbiegetechnologie - Schnell und präzise im Chemieanlagenbau
![](/adpics/1308965.jpg
)
(IINews) - Nach Prognosen des US-Chemieverbands ACC werden sich die Investitionen in Chemieanlagen weltweit innerhalb von acht Jahren verdoppeln. Die Gründe hierfür sind die globalen Megatrends wie Bevölkerungswachstum, aufstrebende Schwellenländer und der Hunger nach Rohstoffen. Für Anlagenbauer bedeutet dies, dass sie Maschinen benötigen, mit denen sich riesige Mengen an Rohren zeiteffizient verarbeiten lassen. Dass dies nicht auf Kosten der Qualität geschehen darf, versteht sich von selbst. Keine leichte Aufgabe, denn die in Anlagen eingesetzten hochfesten Spezialstoffe - zumeist beflanschte, gebördelte sowie doppelwandige Rohre - sind anspruchsvoll in der Bearbeitung.
Bei der Produktion von Rohrleitungssystemen für Chemieanlagen haben sich zwei unterschiedliche Fertigungsverfahren etabliert: das Verschweißen von gebogenen Rohrkomponenten und die Herstellung komplexer Rohrsysteme mittels Biegetechnologie. In vielen Produktionsbetrieben ist es gängige Praxis, per Schweißverfahren gerade Rohrteile mit Einschweißbögen zu verbinden, um die benötigten Rohrsysteme herzustellen. Dieses Verfahren beinhaltet allerdings viele zeit- und personalintensive Arbeitsschritte: Die einzelnen Rohrkomponenten müssen zunächst verschweißt werden. Im Anschluss folgt das aufwendige Prüfen jeder einzelnen Schweißnaht, um die Dichtheit der Leitung zu gewährleisten. Bei der Vielzahl an Verbindungsstellen ein arbeitsintensiver Vorgang, der zudem noch Fehlerpotenzial beinhalten kann. Das Kaltbiegeverfahren reduziert die erforderlichen Arbeitsschritte auf ein Minimum. Biegemaschinen formen selbst komplexe Rohrsysteme aus einem einzigen Rohling. Allerdings ist nicht jede Biegemaschine in der Lage, die hohen Anforderungen der chemischen Industrie an den Umformprozess zu gewährleisten. Bei der Wahl der richtigen Maschine gilt es zu prüfen, ob sie für das Biegen von Edelstahlrohren ausgelegt ist und bei der Umformung ein absolutes Minimum an Ovalität des Rohres ermöglicht. Letzteres ist eine wichtige Forderung für alle chemikalienführenden Leitungen. Schließlich erfolgt ihre Reinigung mittels kugelförmiger, in der Mitte leicht taillierter Gegenstände - sogenannte Molche. Ein zu hohes Maß an Ovalität in den Molch-Rohren könnte zu chemischen Rückständen führen, die sich unter die nächste Produktionsschleife mischen. Die automatischen CNC-Maschinen der Heavy Duty-Serie der Schwarze-Robitec GmbH sind genau für die Anforderungen der chemischen Industrie optimiert. Sie fertigen dreidimensionale Rohrsysteme schnell und präzise. Dabei wird das Rohr in den Wendekopf eingespannt und mittels Transporteinheit und Wendekopf im Raum positioniert. Nach dem ersten Bogen wird es direkt weitertransportiert und nach Bedarf verdreht. So entstehen sehr schnell passgenaue dreidimensionale Rohrsysteme mit nur minimaler Ovalität.
Durchsatzerhöhung im Fokus

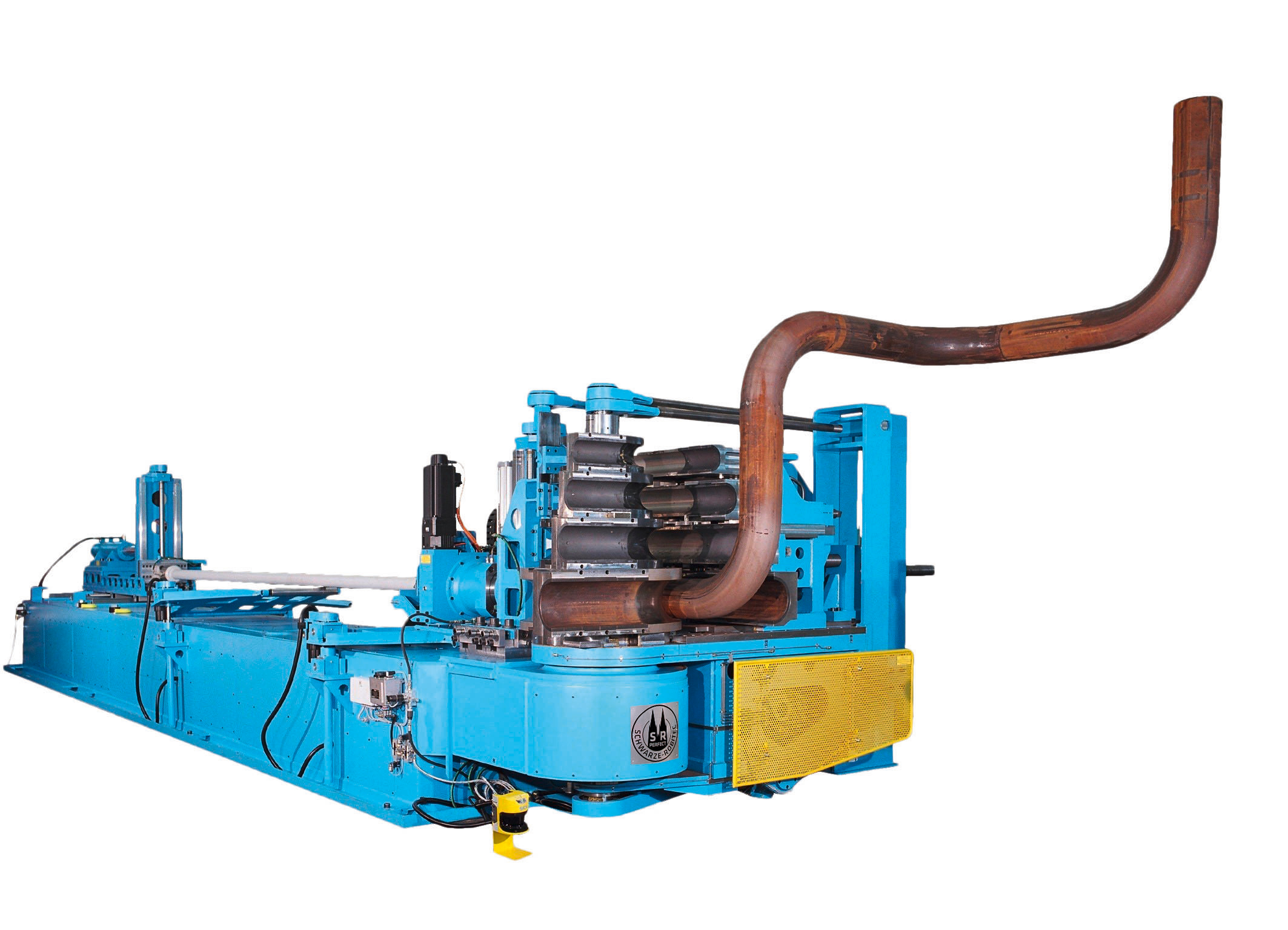

Wenn es auf die Schnelligkeit bei der Herstellung von unterschiedlichen Rohrtypen ankommt, sind CNC-Rohrbiegemaschinen mit Mehrfachbiegewerkzeug sinnvoll. Mithilfe von Mehrfachbiegewerkzeugen lassen sich Rohre mit unterschiedlichen Nennweiten ohne Umbauarbeiten auf einer Anlage bearbeiten. Eine solche Anlage ist die CNC 220 HD MW der HD-Serie von Schwarze-Robitec. Sie bearbeitet Rohre mit einem maximalen Durchmesser von 219,1 x 12,7 Millimetern - und das bei einer Rohrlänge von bis zu fünf Metern. Dank des Mehrfachwerkzeugs werden bis zu 70 Prozent der Rüstzeiten marktüblicher Anlagen eingespart. Dabei ist es möglich, Rohre aus unterschiedlichen Werkstoffen wie Stahl, Nickellegierungen, Eisen sowie rostfreiem Stahl auf einem Werkzeug zu bearbeiten. Auch für die Umformung von Doppelwandrohren und von beflanschten Rohren gibt es zeitsparende Technologien. Schwarze-Robitec bietet beispielsweise spezielle Flanschrohreinrichtungen, welche die Flansch- und Muffenpositionen vor dem Biegeprozess berücksichtigen. Das zeitintensive nachträgliche Beflanschen von fertigen Rohrbögen entfällt und die Rohre können nach dem Biegen einbaufertig in bestehende Systeme implementiert werden. Als ein weiterer "Zeitsparer" gelten Markierungseinrichtungen, die die Stellen am Rohr kennzeichnen, an denen nach dem Biegen beispielsweise Anschweißungen oder Bypässe vorgenommen werden sollen.
Kluge Kostenbremse
Die langen Rohrleitungen aus hochwertigen Werkstoffen verursachen erhebliche Materialkosten und müssen oftmals platzsparend verbaut werden. Eine Möglichkeit stellen kleine Biegeradien dar. Sie optimieren Rohrverläufe bei engen Raumverhältnissen enorm und verursachen weniger Materialeinsatz. Die CNC 320 HD von Schwarze-Robitec fertigt beispielsweise extrem kleine Biegeradien von 1,5 x Rohrdurchmesser selbst für große, sehr dünnwandige Rohre mit einem Durchmesser von bis zu 323,9 Millimetern und bis zu 6 m Länge. Ähnlich enge Radien bei derart großen Rohren werden sonst nur mit viel langsameren und aufwendigeren Warmbiegeprozessen oder Einschweißbögen erreicht. Neben einer großen Bandbreite CNC-gesteuerter Maschinen fertigt das Kölner Unternehmen aber auch halbautomatische Anlagen. Maschinen wie die SR 320 eignen sich insbesondere für die Produktion von Einzelbögen und kleinen Serien. Allen Ausführungen der HD-Serie ist eines gemeinsam: eine sehr stabile Basismaschine mit einer extrem hohen Steifigkeit. So nimmt sie selbst enorme Biegekräfte bestens auf. Dank der gewaltigen Kraftreserven ihrer Spannfunktionen bietet sie bestmögliche Biegeergebnisse.
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Schwarze-Robitec GmbH - das Unternehmen
Das 1903 gegründete Unternehmen zählt international zu den führenden Experten im Bereich Rohrbiegemaschinen. Am Hauptstandort Köln beschäftigt der Spezialist für Kaltbiegemaschinen aktuell 130 Mitarbeiter. Über langjährige Partnerunternehmen ist das Unternehmen weltweit vertreten. Seit 2015 ist Schwarze-Robitec für den nord-amerikanischen Raum mit einer eigenen Niederlassung in den USA vertreten. Bereits 1977 fertigte Schwarze-Robitec die weltweit erste CNC-gesteuerte Rohrbiegemaschine. Bis heute wurden mehr als 2.400 Maschinen verkauft, viele davon sind seit mehr als 35 Jahren uneingeschränkt im Produktionseinsatz. Zum Angebotsspektrum von Schwarze-Robitec gehören neben Rohrbiegemaschinen und Biegewerkzeugen auch Rohrperforiermaschinen, Messanlagen sowie Lösungen im Sondermaschinenbau. Auf der Referenzliste des Rohrbiegeexperten stehen ausnahmslos alle namhaften Hersteller der Automobilindustrie, der Energiebranche sowie des Schiffbaus. Darüber hinaus werden die Lösungen des Unternehmens in der Luft- und Raumfahrt sowie vielen weiteren Industrien eingesetzt. Weitere Informationen zu Schwarze-Robitec finden Sie im Internet unter www.schwarze-robitec.com.
