Stroboskope für industrielle Anwendungen
(IINews) - Der Name Stroboskop setzt sich aus den griechischen Worten "strobos" = Wirbel, Sichdrehen und "skopein" = betrachten, beobachten zusammen. Es handelt sich um Präzisionsmessgeräte, die zur berührungslosen Messung von Drehzahlen oder zur Beobachtung schneller, periodischer Vorgänge zum Einsatz kommen. So werden selbst kleinste Teile gestochen scharf und ohne jegliche Bewegungsunschärfe abgebildet.
Das physikalische Prinzip dahinter ist denkbar einfach:
Werden schnelle, sich gleichförmig wiederholende Bewegungen, wie z.B. Rotation oder Schwingung, von einem Stroboskop mit einer auf diese Geschwindigkeit abgestimmten Blitzfrequenz an immer der gleichen Position beleuchtet, so erscheint für den Betrachter ein scheinbar stehendes Bild.
Zur präzisen Drehzahlmessung mit Hilfe eines Stroboskops empfiehlt die Firma ELMED Messtechnik folgende Vorgehensweise: leuchten Sie das Objekt zunächst mit der maximal möglichen Frequenz an. Anschließend verringern Sie kontinuierlich die Frequenz, bis das Objekt scheinbar stillsteht. Um die Messung zu überprüfen, verdoppeln Sie die Blitzfrequenz. Das Objekt muss jetzt doppelt zu sehen sein. Sollten Sie das Objekt bzw. die Markierungen unverändert sehen, liegt ein Messfehler vor. Die tatsächliche Blitzfrequenz ist in dem Fall ein ganzzahliges Vielfaches.
Mit Hilfe der Option "Externer Takt" können externe Triggersignale eingespeist werden. Das Stroboskop wird automatisch mit dem bewegten Objekt synchronisiert. Die Frequenz des Signals definiert die Frequenz des Blitzes. Externe Triggersignale können z.B. von einer Maschinensteuerung oder einem optischen oder magnetischen Geber stammen. Das Ergebnis ist ein gestochen scharfes Bild auch bei wechselnden Geschwindigkeiten ohne manuelle Anpassung am Stroboskop.
ELMED Stroboskope mit der Funktion "Phasenverschiebung" ermöglichen die Beobachtung eines Bewegungsablaufes in jeder beliebigen Position. Mit Hilfe dieser Funktion können Sie den betrachteten Ausschnitt bzw. den genauen Zeitpunkt innerhalb einer wiederkehrenden Bewegung genau bestimmen bzw. verändern.
Mit einem Stroboskop können Sie sich sogar den Bewegungsablauf eines Objektes in Zeitlupe ansehen. Hierzu beleuchten Sie das Objekt wieder mit der max. möglichen Frequenz und verringern diese dann kontinuierlich bis das Objekt scheinbar stillsteht. Anschließend erhöhen Sie die Blitzfrequenz, bis sich das Objekt in der gewünschten Geschwindigkeit bewegt.
Um ein Objekt in einer gegenläufigen Bewegung beobachten zu können, verringern Sie die Blitzfrequenz langsam, bis sich die gegenläufige Bewegung in der gewünschten Geschwindigkeit einstellt.
Die Firma ELMED Messtechnik bietet auf ihrem YouTube Channel ein Produktvideo, welches die vielfältigen Anwendungsmöglichkeiten anschaulich demonstriert: http://www.youtube.com/watch?v=Tml6U1MExxY. Desweiteren stehen zusätzliche Informationen zu diesem Thema sowie zu den unterschiedlichen Modellen stehen unter www.elmed-stroboskope.de zur Verfügung.

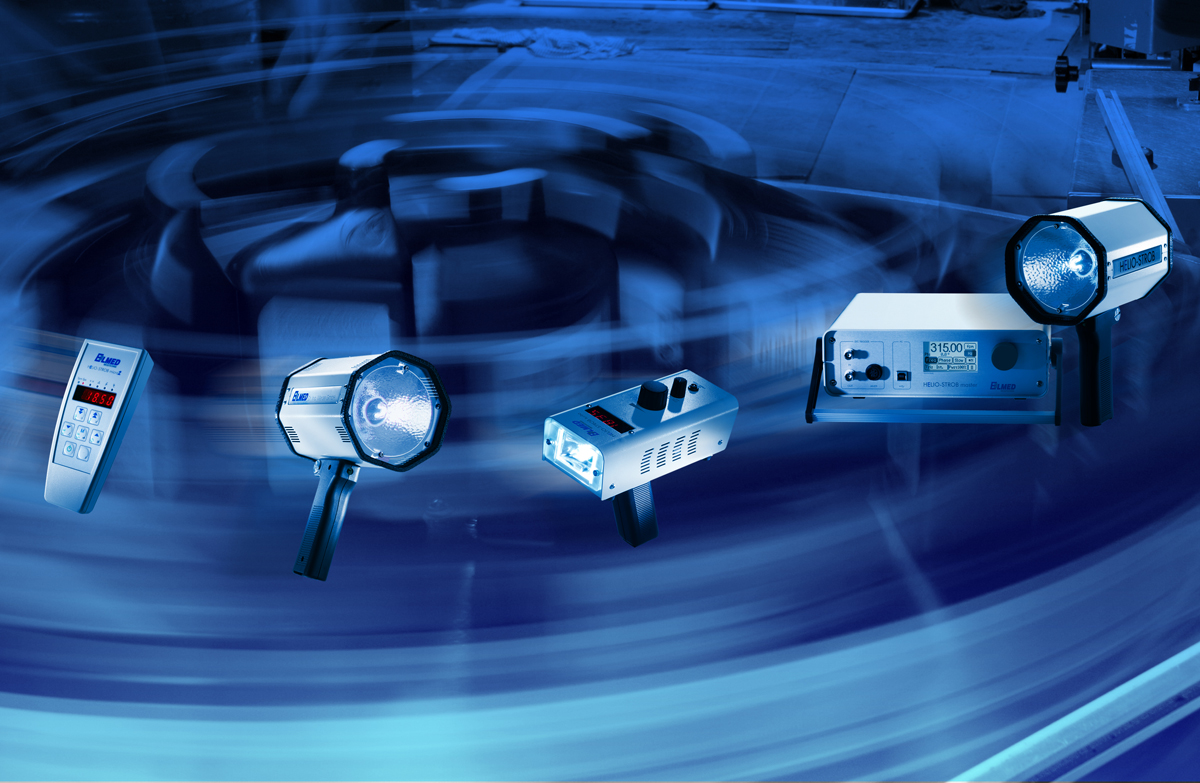

Bildrechte: ELMED Dr. Ing. Mense GmbH
Bildrechte: ELMED Dr. Ing. Mense GmbH
Weitere Infos zu diesem Fachartikel:
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Seit mehr als 65 Jahren ist die ELMED Dr. Ing. Mense GmbH als mittelständisches Unternehmen in Fachkreisen der Mess- und Prüftechnik eine ausgezeichnete Adresse.
Durch die erfolgreiche Kombination langjähriger Marktkenntnis, technisch fundierter, kundenorientierter Lösungen und konsequenter Weiterentwicklung leistet ELMED in vielen Branchen einen maßgeblichen Beitrag zur Verbesserung von Produkt- und Produktionsqualität. Qualität und Service auf höchstem Niveau durch qualifizierte Mitarbeiter ist ebenso ein Faktor unseres Erfolges wie europaweite Kundennähe über Vertretungen und OEMs.
Bewährte Standardprodukte, moderne Technik, individuelle Systeme und Komplettlösungen: Die Geschäftsfelder Hochspannungstechnik, Stroboskopie und Metallsuchtechnik bieten Lösungen für Ihre spezifischen Anforderungen.
Planung, Konzeption und Ausführung aus einer Hand garantieren optimalen Wirkungsgrad im Sinne der Lösungskompetenz, Lieferzeit und Kostenminimierung.
