5 Schritte zum Montagerahmen.
LÜTZE, Weinstadt setzt mit dem webbasierten und modularen Online-Konfigurator für das LSC AirSTREAM Verdrahtungssystem einen Meilenstein in punkto Handling und Software-Ergonomie.
(IINews) - Mit dem kostenlosen Online-Konfigurator können Anwender problemlos auf das LSC AirSTREAM Verdrahtungssystem umsteigen bzw. sich als Bestandskunde einen LÜTZE LSC AirSTREAM Verdrahtungsrahmen selbst konfigurieren. Die intuitive Bedienung, zahlreiche Hilfe-Features und vorgegebene Standardeinstellungen machen die Konfiguration beinahe zum Kinderspiel. Die Konfiguration eines LÜTZE LSC AirSTREAM Montagerahmens erfolgt in fünf Schritten. Der LÜTZE LSC AirSTREAM Online-Konfigurator kann unter der folgenden Webadresse aufgerufen werden: Luetze LSC-Konfigurator

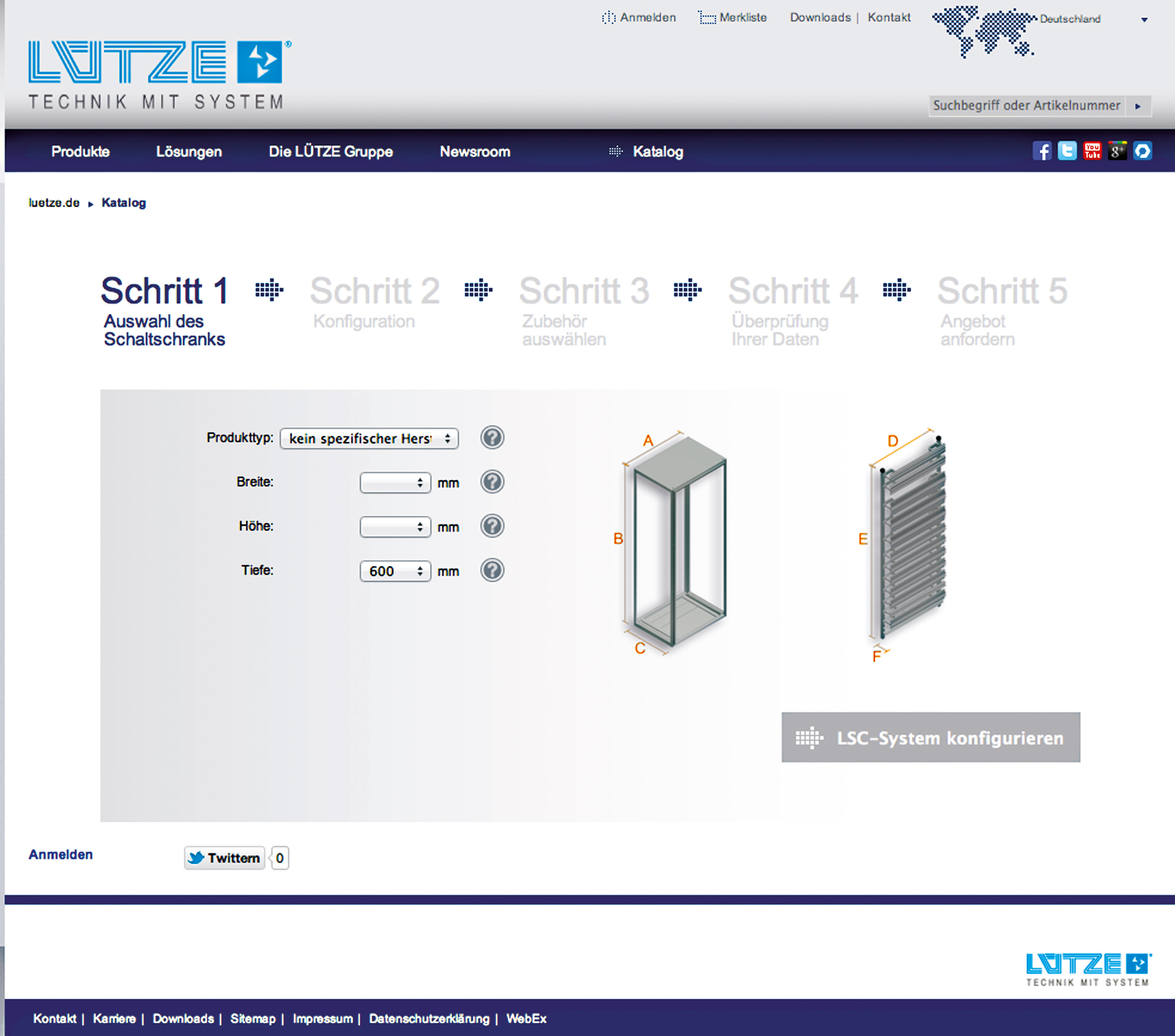

Schritt Eins. Definition von Schaltschranktyp und -größe.
Unter dem Auswahlmenü "Produkttyp" wird das Schaltschranksystem ausgewählt, für den die Konfiguration erstellt wird, wie z.B. RITTAL TS8. Danach werden die Höhe, Tiefe und Breite des Schrankes definiert. Die Standardrahmenbreite, -tiefe und -höhe werden automatisch vom System ergänzt.
Schritt Zwei. Konfiguration des Montagerahmes.
Die Konfiguration des Rahmens erfolgt mittels der Auswahl der passenden Stege bzw. alternativ durch das Laden eines Standardrahmens. Die Stege werden in einzelnen Modulen zusammengefasst. Jedes Modul besteht aus einem Steg, der mit Kämmen, zwei Bügeln und dem Kantenschutz auf jeder Seite bestückt ist.
Alle Stegtypen sind übersichtlich angeordnet und können mit einem Klick der eigenen Konfiguration zugefügt werden. Die Konfiguration beginnt am oberen Ende des Rahmens.Der oberste Abstand ist mit 15mm vorbelegt. Dies entspricht der Höhe eines Kammes. Durch Einstellen von Filteroptionen können die Auswahlmöglichkeiten individuell gesteuert werden.
Parameter, wie Steghöhe, Kamm oben und unten oder Steg mit Hutschiene können als Filter voreingestellt werden. Unter dem Punkt "Modul" wird dann die entsprechende Modulauswahl angezeigt, die mit einem Klick in die gewählte Konfiguration hinzugefügt wird. Die Konfiguration kann so Modul um Modul erweitert werden. Ein bereits ausgewähltes Modul kann einfach dupliziert werden oder ein weiteres Modul wird neu definiert. Die Reihenfolge der Module kann durch "Drag-And-Drop" geändert werden.
Schritt Drei. Auswahl des Zubehörs
Das VPSym-Modul dient als Tragschiene zur Befestigung der Steg-Module und wird für jeden Rahmen benötigt. Das Befestigungsset wird anhand des entsprechenden Schranksystems ausgewählt. Zur Befestigung von großen Geräten oder Baugruppen mit Schraubbefestigung stehen unterschiedliche Rangierstege zur Verfügung. Darauf lassen sich Geräte ohne Hutschienen-Befestigung mit beliebigem Bohrbild befestigen. Darüber hinaus stehen Kammdeckel sowie unterschiedliche Kämme für unterschiedliche Leitungsdurchmesser zur Verfügung. Mit Drahthaltern können Leitungen geordnet auf der Rückseite geführt werden.
Schritt Vier. Kontrolle aller Daten.
Es schließt sich die Zusammenfassung und Überprüfung der ausgewählten Konfigurationsdaten an. Zu allen zuvor gewählten Positionen können weitere Informationen angezeigt werden.
Schritt Fünf.
Angebotsanforderung und Download der Konstruktionsdaten.
Eine Angebotsanforderung kann ohne Registrierung erfolgen. Wenn der Anwender sich zusätzlich auf luetze.de anmeldet, kann zum Angebot eine Schaltschrankzeichnung als PDF Datei heruntergeladen werden. Außerdem können registrierte Nutzer alle Konfigurationen in einer Merkliste absichern und zu einem späteren Zeitpunkt weiterbearbeiten.
Zeichen: 4573 inkl. Leerzeichen
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Über die LÜTZE Gruppe
Forschung und Entwicklung stehen für LÜTZE im Mittelpunkt
Über 50 Jahre Tradition in Automation - Mit unzähligen Pionierleistungen und Patenten gehört LÜTZE heute zu den weltweit führenden Unternehmen in der Branche. 1958 gründete Friedrich Lütze (geb. 1923) die Lütze GmbH in Weinstadt bei Stuttgart. Seither werden dort elektronische und elektrotechnische Komponenten und Systemlösungen für die Automatisierung sowie Hochtechnologie für die Bahntechnik entwickelt und gefertigt. Mit bahnbrechenden Innovationen und internationalen Patenten machte das damals noch junge Unternehmen sehr schnell auf sich aufmerksam. Mit der Markteinführung des LSC-Systems zur Schaltschrankverdrahtung im Jahr 1972 konnten Schaltschrankbauer erstmalig bis zu 25% Platz gegenüber dem konventionellen Aufbau einsparen. Anfang der 80er Jahre gehörte LÜTZE mit seinen hochflexiblen Leitungen zu den ersten Anbietern weltweit.
Seit der Gründung vor über 50 Jahren gehört es zur Firmenphilosophie, mit hoch innovativen Produkten, zu den Spitzenanbietern in der Automationsbranche zu gehören. Nicht ohne Grund investiert LÜTZE deutlich mehr in Forschung und Entwicklung als der Schnitt der Branche.
Das Unternehmen wächst stetig. In den letzten Jahren kumulativ um rund 50%. Tochtergesellschaften wurden in Frankreich, Österreich, Schweiz, USA, Großbritannien, Spanien und China gegründet. Seit 2003 besitzt LÜTZE die moderne Elektronikproduktion ELFRA in Tschechien. Die ELFRA s.r.o. beschäftigt am Standort Chrudim ? rund 100 km östlich von Prag - über 100 Mitarbeiter.
LÜTZE ist heute weltweit aktiv und erwirtschaftet mit über 400 Mitarbeitern einen Jahresumsatz von rund 75 Millionen Euro. Wichtige Produktgruppen sind Steuerleitungen, LSC, das energieeffiziente Verdrahtungssystem für Schaltschränke, Interface- und Entstörtechnik, Spannungsversorgungen und Feldbustechnologie bis hin zu ethernetvernetzten Steuerungen.
Ein weiteres wichtiges Standbein ist für LÜTZE die Bahntechnik. Hier gehört man zu den global führenden Anbietern. LÜTZE war 2010 unter den weltweit ersten Firmen welche die strenge Bahnnorm IRIS 02 erfüllten. Seit 2011 gibt es die Lütze Transportation GmbH zur Bündelung von Vertrieb und Produktmanagement im Bereich Bahntechnik.
Das Familienunternehmen wird in der zweiten Generation von Udo Lütze geleitet.
