EMV-Schutz mit Köpfchen
Neue Murrplastik EMV-Schirm-Clips und Montagefüße für die Hut- und Sammelschiene sowie Direktmontage.
(IINews) - Murrplastik Systemtechnik, Oppenweiler erweitert das umfangreiche Kabeldurchführungs-, Befestigungs- und Kennzeichnungsprogramm für den Schaltschrank um ein EMV-taugliches Befestigungssystem. Angeboten werden acht EMV-Schirm-Clips mit Klemmbereichen von 1,5 bis maximal 37 mm. Prüfungen belegen den sehr guten Dämpfungswiderstand (Noise Reduction) von über 50 dB. Elektromagnetische - Störfelder und insbesondere hochfrequente Störströme werden zuverlässig abgeleitet. In punkto Montagetechnik haben sich die Murrplastik Ingenieure etwas ganz Besonderes einfallen lassen: Die unterschiedlichen EMV-Schirm-Clips werden einfach auf dem Universal-Montagefuß befestigt. Im Ergebnis können mit wenigen Bauteilen unterschiedlichste EMV-Verkabelungsvarianten für DIN-Hut- und Sammelschiene sowie Direktmontage realisiert werden. Die Lagerhaltung kann entsprechend reduziert werden.
EMV-Problematik nimmt zu.
Im Maschinen-, Anlagen- und Schaltschrankbau werden heute auf engstem Raum eine Vielzahl von Schaltreglern, aktiven Bauelementen und elektronische Baugruppen eingesetzt. Zusätzlich werden Versorgungsleitungen, Sensor- und Steuerungskabel in dichten Kabelpaketen geführt. Elektromagnetische Felder und hohe störende Übertragungsfrequenzen sind die logische Konsequenz.

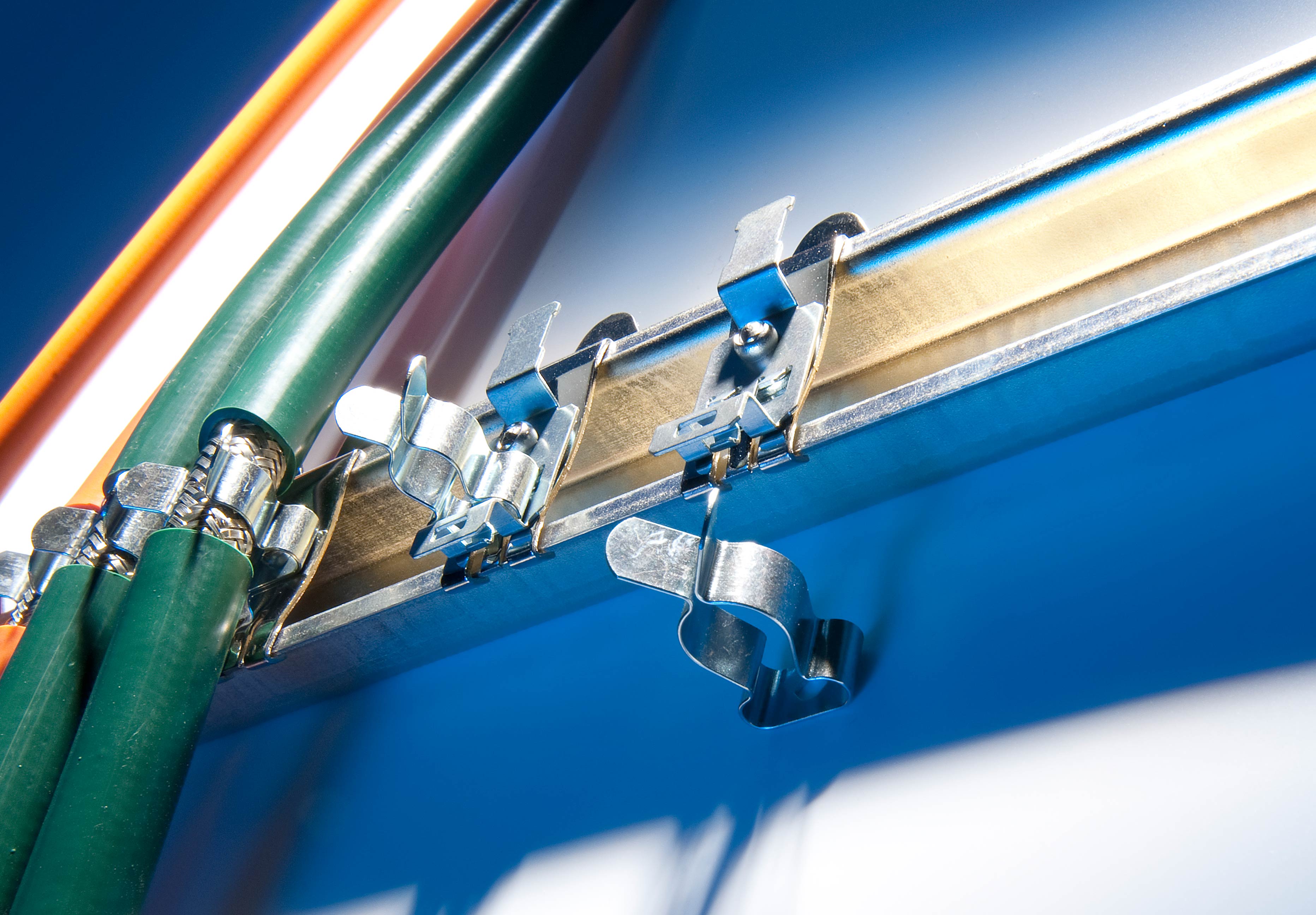

EMV-Schirm-Clips.
Kompakte Bauweise ? Sehr gute Ableitung von Störströmen.
Die neuen EMV-Schirm-Clips bieten dank ihrer Federwirkung vollflächigen und ständigen Kontakt zum Geflechtschirm und damit eine sehr hohe und sicherer Leitfähigkeit. Die Ableitungswirkung ist gegenüber dem Punktkontakt deutlich besser.
Die Montage erfolgt kinderleicht ganz ohne Werkzeug. Die Schirm-Clips können entweder mit Schnappfuß (SCF-EMV) direkt auf der 35 mm Hutschiene befestigt werden oder auf einem universell einsetzbaren EMV-Montagefuß.
Einfacher geht die Montage nicht.
Universal-Montagefüße für Direktmontage sowie Hut- und Sammelschiene.
Eine genial einfache Montagelösung bieten die universell verwendbaren EMV-Montagefüße, die es für drei Einbauvarianten gibt:
35 mm DIN-Hutschiene (MF-EMV)
10 x 3 mm Sammelschiene (SF-EMV)
Direktmontage auf z.B. Montageplatte (DF-EMV)
Der Clou: die Montagefüße dienen als Universalträger für die Schirm-Clips. Bei der Neuverkabelung und bei Nachrüstungen bzw. Reparaturen muss nur der EMV-Clip auf dem Universal-Montagefuß getauscht werden. Die Montagefüße sind mit oder ohne Zugentlastung erhältlich. Die Montagefüße werden werkzeugfrei auf der Hut- bzw. Sammelschiene aufgerastet oder direkt angeschraubt (Typ DF-EMV).
Zeichen: ca. 2.687
Themen in diesem Fachartikel:
Unternehmensinformation / Kurzprofil:
Über die Murrplastik Systemtechnik GmbH
Die Murrplastik Systemtechnik GmbH, Oppenweiler (ca. 40 km nordöstlich von Stuttgart gelegen) gehört seit der Gründung im Jahr 1973 zu den Hightech-Pionieren in Sachen Kunststoff. Die Murrplastik Systemtechnik GmbH ist heute eine international aufgestellte Unternehmensgruppe mit 470 Mitarbeitern. Mit mehr als 100 Patenten ist Murrplastik einer der weltweit führenden Systemanbieter rund um die Themen Kabel und Schaltschrank.
Die Murrplastik Systemtechnik GmbH entwickelt, produziert und vertreibt anspruchsvolle Systemlösungen in Kunststoff, wie z.B. Energieführungsketten, Kabeldurchführungen, Leitungen, Kennzeichnungssysteme sowie Automations- und Roboterausrüstungen. ?Made by Murrplastik? bewährt sich seit vielen Jahrzehnten im harten Betriebsalltag, sei es an Fertigungsanlagen in der Automobilindustrie, in der Bahn- und Medizintechnik oder im Maschinen- und Anlagenbau. Tests in den hauseigenen Prüflabors bürgen für höchste Qualität in punkto Langlebigkeit, Robustheit, einfache Montage und wirtschaftlichem Einsatz.
Vertrieben werden Murrplastik Produkte über Niederlassungen in Frankreich, Italien, Österreich, Schweiz, Spanien, USA und China sowie über Vertretungen in Südamerika, Afrika, Australien und Asien. Die Murrplastik Holding verantwortet die Strategie der Murrplastik Unternehmensgruppe.
